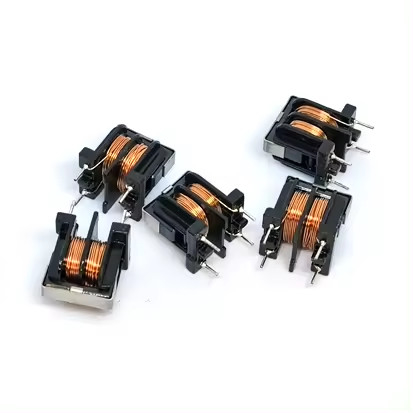

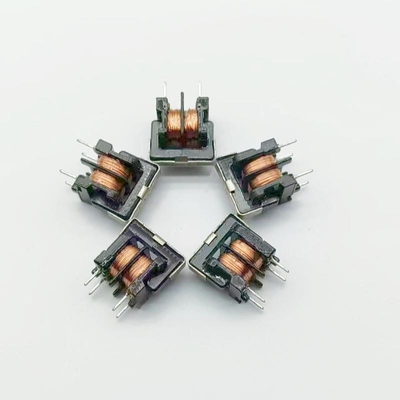

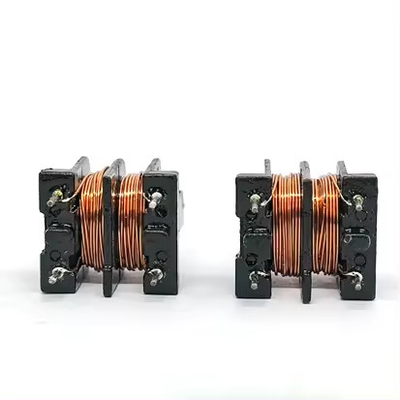

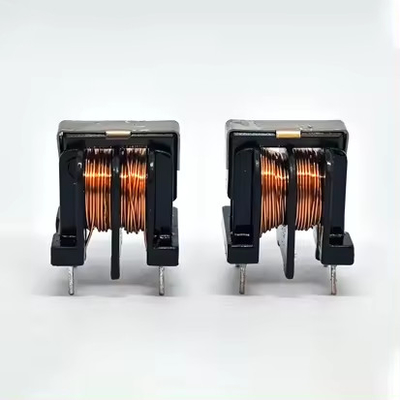

UU9.8 UU10.5 UU16 Induttore di soffocamento in modalità comune 10mH/20mH/30mH Filtro a linea verticale

1Descrizione del prodotto

L'induttore di soffocamento a modalità comune UU è un componente elettromagnetico specializzato progettato per sopprimere il rumore a modalità comune nei circuiti elettrici.con il design del nucleo a forma di U che fornisce una struttura specifica del percorso magnetico.Questo induttore è costituito da due avvolgimenti avvolti attorno al nucleo magnetico a forma di UU in modo che le correnti in modalità comune inducano una grande impedenza,mentre le correnti in modalità differenziale passano con impedanze relativamente basse.Sfruttando le proprietà magnetiche del materiale di base, di solito una ferrite ad alta permeabilità magnetica, attenua efficacemente le frequenze di rumore comune,in genere nell'intervallo da pochi kilohertz a diversi megahertz.Questo lo rende una parte essenziale di circuiti di alimentazione, linee di comunicazione dati,e altri sistemi elettronici in cui la soppressione del rumore è fondamentale per mantenere l'integrità del segnale e il funzionamento affidabile dei dispositivi elettronici.

2. Caratteristiche

(1) Struttura unica del nucleo magnetico di tipo UU
Circuito magnetico efficiente: la struttura del nucleo magnetico di tipo UU fornisce un circuito magnetico chiuso unico,che può concentrare e guidare più efficacemente il campo magnetico rispetto ad altri nuclei magnetici a formaQuesto consente all'induttore di trasferire efficientemente l'energia del campo magnetico all'interno del nucleo magnetico, sopprimendo al contempo il rumore comune.ridurre le perdite di flusso magnetico nell'ambiente circostante e migliorare la capacità dell'induttore di sopprimere i segnali di modalità comune.

(2) Alta impedenza di modalità comune
Suppressione del rumore: presenta elevate caratteristiche di impedenza per le correnti in modalità comune.sopprimere efficacemente il rumore del modo comuneAd esempio, nei circuiti di alimentazione in modalità di commutazione, il rumore comune è spesso generato da capacità e induttanza parassiti nel circuito.UU Induttanza di soffocamento in modalità comune può ridurre significativamente l'interferenza di questi rumori sulla potenza di uscita, assicurando che l'alimentazione fornisca alla carica una tensione di corrente continua pura.

(3) Impedanza di modalità differenziale bassa
Trasmissione senza perdite di segnale: presenta una bassa impedenza alla corrente differenziale, consentendo ai segnali differenziali (cioè ai segnali utili normali) di passare quasi senza ostacoli.Prendendo come esempio la trasmissione del segnale audio, i segnali audio sono trasmessi in modalità differenziale e l'induttore di soffocamento in modalità comune UU sopprime il rumore in modalità comune senza causare attenuazione o distorsione del segnale audio,garantire la qualità audio.
Buona compatibilità: questa caratteristica garantisce una buona compatibilità tra l'induttanza di soffocamento in modalità comune e gli altri componenti del circuito,senza interferire con l'elaborazione e la trasmissione di segnali normali, garantendo il corretto funzionamento del circuito.

3.Vantaggio
