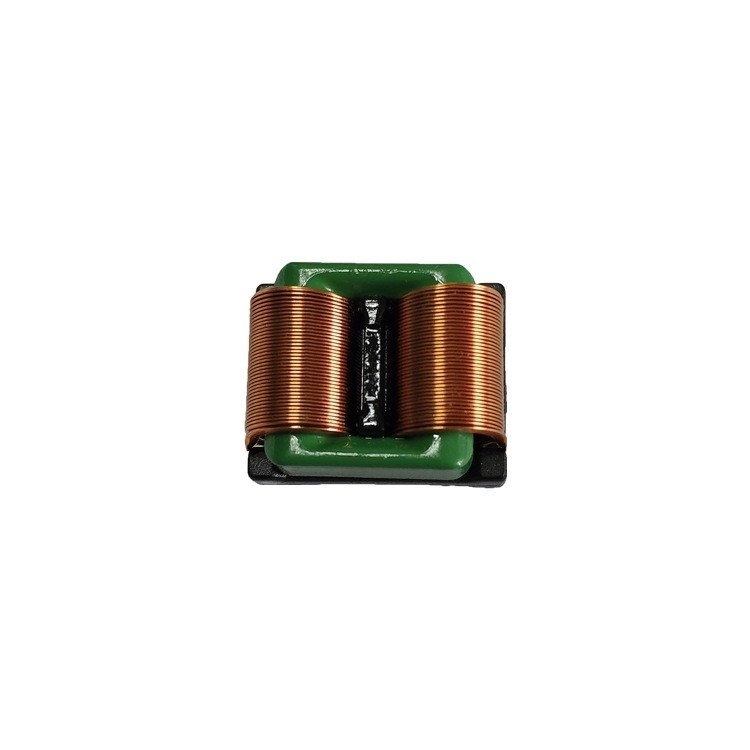

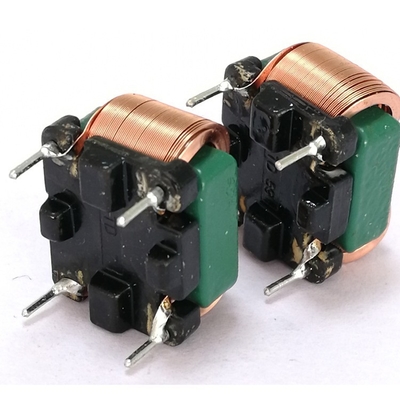

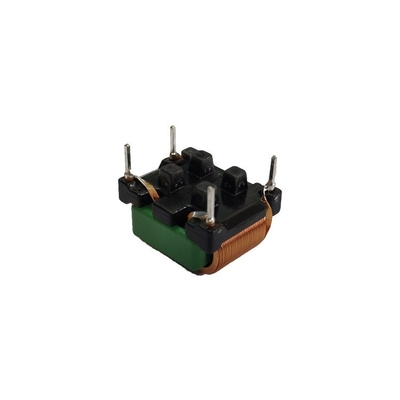

Quadrato Mn-Zn Ferrite Induttore di alta potenza orizzontale filtro a filo piatto di modalità comune

Il filtro a filo piatto è un componente chiave di filtraggio utilizzato nei circuiti elettronici, progettato appositamente per sopprimere le interferenze a filo piatto.Rispetto ai tradizionali fili circolari, i fili piatti possono fornire una superficie più ampia, ridurre efficacemente la resistenza, ridurre l'effetto sulla pelle alle alte frequenze e migliorare l'efficienza del filtraggio.Questo filtro è solitamente composto da un nucleo di ferrite e una ferita di filo piatto su di essoQuando i segnali di interferenza di modalità comune passano attraverso il nucleo di ferrite, il sistema di interferenza di tipo "common mode" viene utilizzato per generare segnali di interferenza di alta impedenza.il nucleo li converte in energia termica e la consuma, con un impatto minimo sui segnali di modalità differenziale (segnali utili normali), garantendo la purezza del segnale trasmesso nel circuito.È ampiamente utilizzato in vari dispositivi elettronici con elevati requisiti di compatibilità elettromagnetica, quali schede madri di computer, apparecchiature di comunicazione, ecc., per garantire un funzionamento stabile e affidabile delle apparecchiature.

2.Vantaggio

I filtri a filo piatto hanno vantaggi significativi nella soppressione delle interferenze elettromagnetiche a causa del loro design e dei materiali unici
1. Efficiente prestazione ad alta frequenza: la struttura piana del filo gli dà una superficie più ampia e un impatto più piccolo sulla profondità della pelle.la corrente è concentrata principalmente sulla superficie dei conduttoriLa grande superficie dei fili piatti può ridurre efficacemente la resistenza, ridurre al minimo la perdita di segnale e sopprimere in modo più efficiente le interferenze di alta frequenza.

2. Buone caratteristiche di dissipazione del calore: a causa della grande area di dissipazione del calore dei fili piatti, rispetto ai filtri circolari tradizionali,il calore generato durante il funzionamento può essere dissipato più rapidamenteQuesto non solo migliora la stabilità del filtro, ma prolunga anche la sua durata di vita, rendendolo in grado di funzionare bene in circuiti di funzionamento ad alta potenza e a lungo termine, come i circuiti di alimentazione dei server.

3. Precisa soppressione del modo comune: ottimizzando il materiale del nucleo magnetico e il metodo di avvolgimento del filo piatto, si può generare con precisione un'alta impedenza per i segnali di interferenza del modo comune,mentre l'impedenza per i segnali di modalità differenziale (segnali utili normali) è estremamente bassaQuesta caratteristica assicura che, pur sopprimendo le interferenze di modalità comune, non abbia quasi alcun impatto sulla normale trasmissione del segnale nel circuito, garantendo l'integrità e l'accuratezza del segnale.

4. bassa radiazione elettromagnetica: la struttura di avvolgimento del filo piatto aiuta a ridurre la radiazione elettromagnetica.quali attrezzature mediche, apparecchiature elettroniche per l'aviazione, ecc., i filtri a filo piatto in modalità comune possono ridurre efficacemente la radiazione elettromagnetica generata da loro stessi,evitare interferenze con altri dispositivi sensibili intorno a loro, e anche migliorare la loro capacità anti-interferenza.
