Magnetica 10/100/1000 della base-t di Lan Transformer SMD di Ethernet della rete

Marchio:	ED8
Numero di modello:	H1102NL
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	1000pieces/dimensione del cartone: 380mm325mm345mm
Condizioni di pagamento:	Xtransfer paypal di T/T

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Città della Cina, Shenzhen.

Certificazione:

RoHS,ISO9001-2001

Utilizzatori:

Servizi elettronici

velocità:

100 Base-TX o personalizzato

Rifiuto di modo comune:

-33dB minimo @ 1MHz-100MHz

Ciao-vaso:

1500Vrms o su misura

Numero di pin:

Resistenza al contatto:

30 MΩmax

Capacità di alimentazione:

1000K-pcs/month

Evidenziare:

Ethernet Lan Transformer della rete

trasformatore di isolamento di Ethernet 1500Vrms

Base-t di Lan Transformer 10 di Ethernet

Descrizione del prodotto

Trasformatore LAN di rete SMD 10/100/1000 Base-T Magnetics

Descrizione del prodotto:

1.I prodotti sono utilizzati principalmente in:

commutatori digitali ad alte prestazioni; apparecchiature di trasmissione SDH/ATM; apparecchiature di ricezione di corrente ISDN, ADSL, VDSL, POE; apparecchiature digitali di servizio integrato; apparecchiature di circuito a fibra ottica FILT;Commutatori Ethernet, ecc.
2La pompa dati è un dispositivo disponibile su schede di rete PCI di livello consumer.
Ha due funzioni principali su una scheda di rete. Una è quella di trasmettere dati. Accoppia il segnale differenziale inviato dal PHY con la modalità differenziale.
3.La bobina è accoppiata e filtrata per potenziare il segnale, ed è accoppiata all'altra estremità del cavo di connessione con diversi livelli attraverso la conversione del campo elettromagnetico;
It is to isolate the different levels between different network devices connected by the network cable to prevent the transmission of different voltages through the network cable from damaging the deviceOltre a questo.
4Inoltre, la pompa di dati può svolgere anche un certo ruolo di protezione da fulmini per l'apparecchiatura.

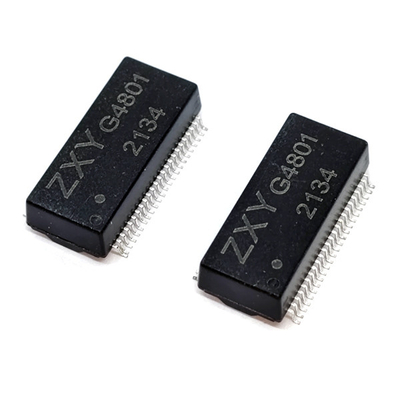

Magnetica 10/100/1000 della base-t di Lan Transformer SMD di Ethernet della rete 0

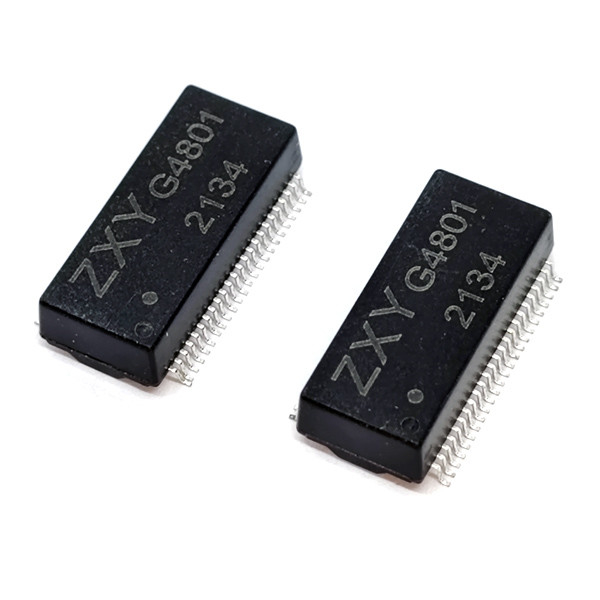

Magnetica 10/100/1000 della base-t di Lan Transformer SMD di Ethernet della rete 2

Specifica elettrica @ 25°C

Induttanza OCL:350uH Min @ 100KHz 0,1V 8mA DC BIAS

Induttanza di fuga:0.50uH Max @ 100KHz 0,1V

Capacità di avvolgimento:28pF Max @ 100KHz 0,1V

Resistenza a corrente continua:1.22 Max (16-14,11-9)

Rapporto di rotazione: 1 CT:1CT(TX)/1CT:1CT(RX) ± 3%

Polarità:1-16,6-11 In fase

Perdita di inserimento:00,5-100MHz -1,1 dB Max

Perdita di rendimento:

0.5-30 MHz -18 dB Min

30.1-60MHz -18+20log ((f/30) dB Min

60.1-80MHz -12dB Min

Parliamo a croce:

0.5-40MHz -35dB Min

40.1-100MHz -33+20*log ((f/50) dB Min

CMRR:00,5-100MHz -30 dB Min

Isolamento HI-POT:1500VAC 1mA 1S

Temperatura di funzionamento:0°C a 70°C

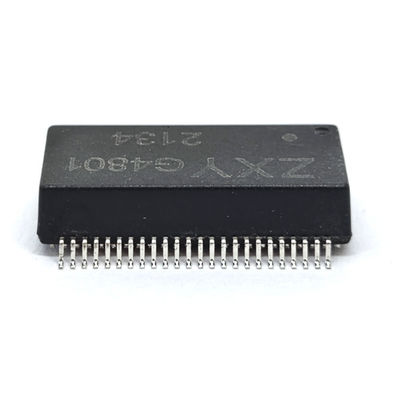

Magnetica 10/100/1000 della base-t di Lan Transformer SMD di Ethernet della rete 4
