Ethernet Smd magnetico Lan Electric Trafo Transformers Integrated toroidale

Marchio:	ED8
Numero di modello:	H1102NL
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	1000pieces/dimensione del cartone: 380mm325mm345mm
Condizioni di pagamento:	Xtransfer paypal di T/T

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Città della Cina, Shenzhen.

Certificazione:

RoHS,ISO9001-2001

Utilizzatori:

Servizi elettronici

velocità:

10 / 100 Base-T

Conversazione trasversale:

-33dB minimo @ 1MHz-100MHz

Ciao-vaso:

1500Vrms o su misura

Numero di pin:

Resistenza dell'isolamento:

500 MΩmin

Capacità di alimentazione:

1000K-pcs/month

Evidenziare:

Lan Electric Trafo Transformers

Trasformatore magnetico di lan di 10 BASE-T

Lan Electric Trafo Transformers ED8

Descrizione del prodotto

Trasformatore LAN di rete SMD 10/100/1000 Base-T Magnetics

Descrizione del prodotto:

Sulla scheda madre di comunicazione di rete, tra il chip PHY e il connettore RJ45, ci sarà un piccolo quadrato nero.La gente spesso lo chiama un trasformatore di isolamento di rete, trasformatori LAN, trasformatori LAN, filtri, ecc.

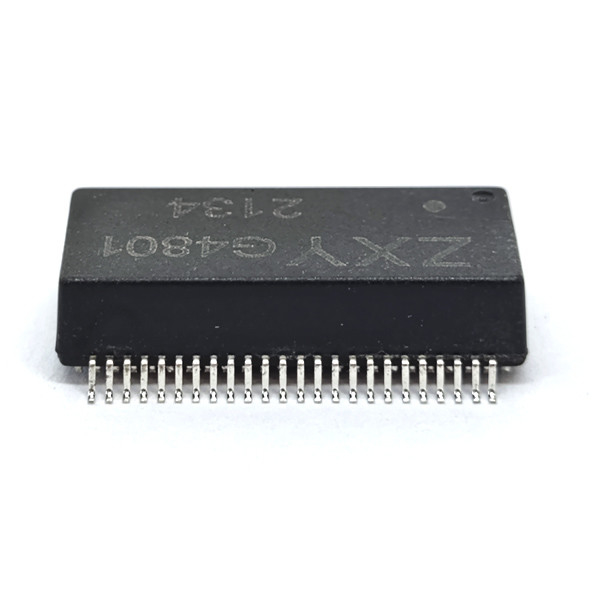

Ethernet Smd magnetico Lan Electric Trafo Transformers Integrated toroidale 0

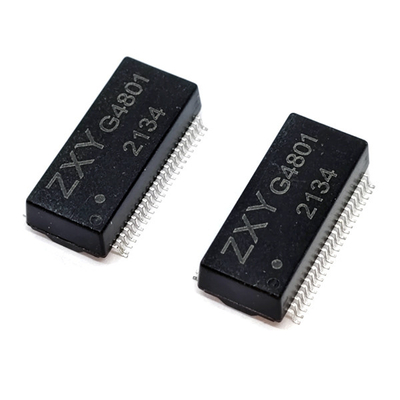

Ethernet Smd magnetico Lan Electric Trafo Transformers Integrated toroidale 2

Specifica elettrica @ 25°C

Induttanza OCL:350uH Min @ 100KHz 0,1V 8mA DC BIAS

Induttanza di fuga:0.50uH Max @ 100KHz 0,1V

Capacità di avvolgimento:28pF Max @ 100KHz 0,1V

Resistenza a corrente continua:1.22 Max (16-14,11-9)

Rapporto di rotazione: 1 CT:1CT(TX)/1CT:1CT(RX) ± 3%

Polarità:1-16,6-11 In fase

Perdita di inserimento:00,5-100MHz -1,1 dB Max

Perdita di rendimento:

0.5-30 MHz -18 dB Min

30.1-60MHz -18+20log ((f/30) dB Min

60.1-80MHz -12dB Min

Parliamo a croce:

0.5-40MHz -35dB Min

40.1-100MHz -33+20*log ((f/50) dB Min

CMRR:00,5-100MHz -30 dB Min

Isolamento HI-POT:1500VAC 1mA 1S

Temperatura di funzionamento:0°C a 70°C

Ethernet Smd magnetico Lan Electric Trafo Transformers Integrated toroidale 4
