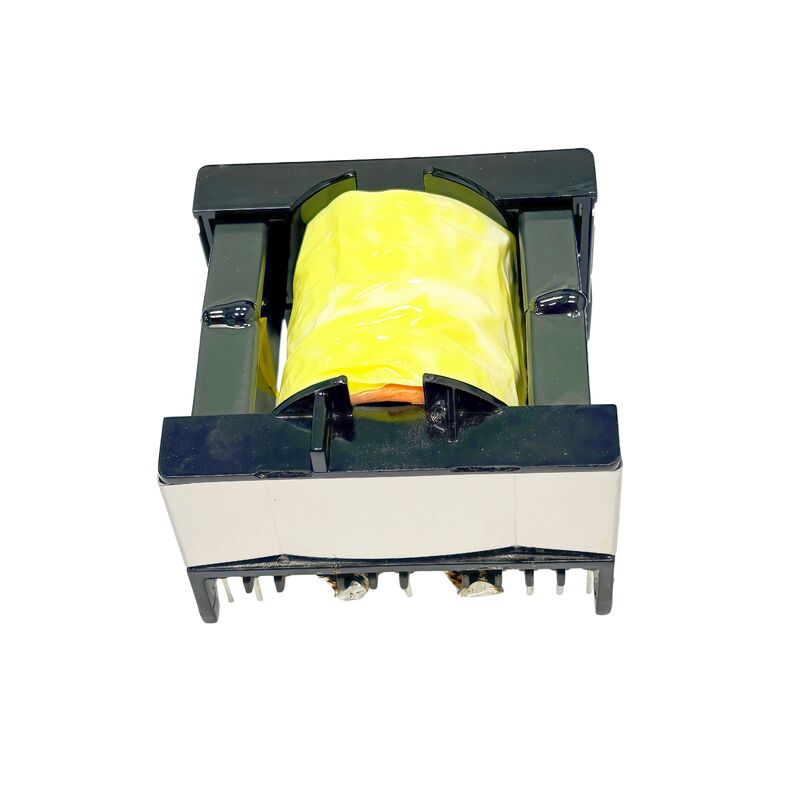

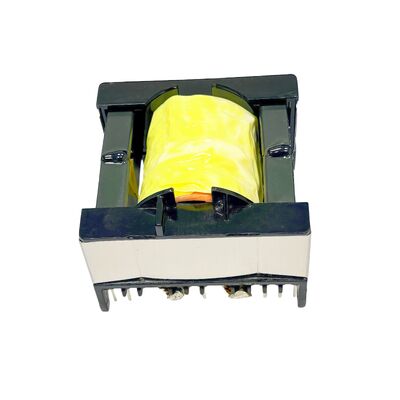

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED

Marchio:	ZXY
Numero di modello:	ZXY-ETD59
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Descrizione del prodotto

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED

1Descrizione del prodotto

Il trasformatore ad alta frequenza ETD59 è appositamente progettato per l'alimentazione del driver dell'illuminazione a LED, utilizzando un nucleo di ferrite di manganese-zinco ad alte prestazioni,con un'ampia gamma di frequenze di lavoro da 20 kHz a 500 kHz, con un'efficienza di conversione dell'energia superiore al 95% e perdite di nucleo ultra-basse, appositamente progettato per l'installazione diretta di saldatura a pin PCB, con una struttura compatta, elevata densità di potenza,e resistenza all'isolamento affidabileQuesto trasformatore è in grado di resistere a temperature di funzionamento comprese tra -40 °C e +125 °C ed è stato sottoposto a rigorose prove elettriche complete per soddisfare i requisiti.Supporta parametri di avvolgimento personalizzatiSi prega di contattare kath@zxycoil.com Personalizzare i vostri parametri! Zhixiangyuan componenti magnetici di base, con qualità del lotto stabile e breve tempo di consegna campione,può essere utilizzato per ordini globali a granello

Caso di applicazione reale: 800W High Power LED Industrial Flood Light per l'illuminazione esterna di fabbrica e porto

Il trasformatore ad alta frequenza ETD59 montato su PCB è integrato nella scheda di comando LED risonante LLC di una luce fluida esterna a LED da 800 W,ampiamente adottato per i progetti di illuminazione dei parchi industriali e dei porti marittimi esportati nel sud-est asiatico e in Europa.

Risultati della produzione di massa

Questa soluzione completa di driver è stata spedita in massa per progetti di illuminazione su larga scala all'estero.Il trasformatore ad alta frequenza ETD59 riduce del 30% la dimensione complessiva del driver rispetto ai tradizionali trasformatori a linea di frequenza, con zero guasti di qualità di massa durante il funzionamento continuo a lungo termine, luminosità costante e nessun lampeggiamento.

2.Caratteristiche di prestazione

Articolo	Specificità	Caratteristica e nota di applicazione
Modello di prodotto	ETD59 Trasformatore a montaggio PCB ad alta frequenza	Dedicato alle applicazioni di alimentazione del conducente di illuminazione a LED
Materiale di base	Nocciolo di ferrite molle Mn-Zn	Basse perdite di nucleo in condizioni di funzionamento ad alta frequenza, stabile permeabilità magnetica in un ampio intervallo di temperature
Intervallo di frequenza di funzionamento	20 kHz 500 kHz	Compatibilità completa con le topologie dei circuiti di guida LED tradizionali LLC, forward e flyback
Potenza di uscita nominale	400W 2000W	Ideale per lampade a LED ad alta potenza, lampade stradali, lampade ad alta cala e driver di illuminazione industriale
Efficienza di conversione di potenza	≥ 95%	Generazione di calore ultra-basso, semplifica notevolmente la progettazione termica dell'alimentazione del conducente
Tipo di montaggio	Fabbricazione a base di PCB	Soldabile direttamente su PCB del driver, impronta compatta, completamente compatibile con l'assemblaggio SMT automatizzato
Intervallo di temperatura di funzionamento	-40°C a +125°C	Fornisce prestazioni stabili e affidabili in ambienti di illuminazione esteriori ad alta/bassa temperatura
Tensione di resistenza dielettrica	≥ 3000VAC	Isolamento galvanico completo tra avvolgimenti primari e secondari, che garantisce un funzionamento sicuro per le apparecchiature di illuminazione esterna a LED
Supporto per la personalizzazione	Completamente personalizzabile	Adattamento flessibile a diversi disegni di driver a LED, supporta giri di avvolgimento personalizzati, layout di pin, valore di induttanza e struttura di avvolgimento
Norma di conformità	Compatibilità RoHS	Risponde a tutti i requisiti mondiali di protezione ambientale per l'esportazione transfrontaliera di prodotti di illuminazione
Densità di potenza	Altezza	Riduce efficacemente il volume complessivo dell'alimentazione del driver LED, rispetto ai tradizionali trasformatori a linea di frequenza

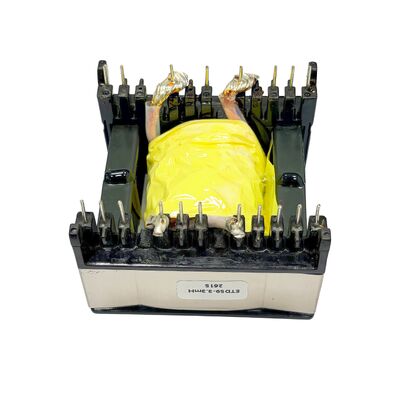

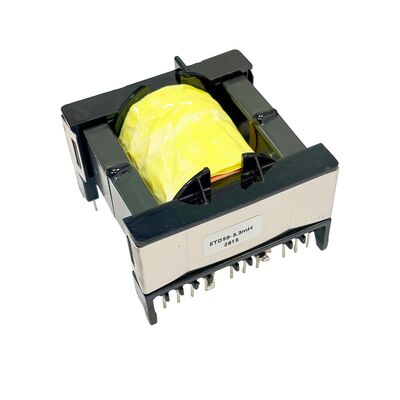

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED 0

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED 1

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED 2

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED 3

ETD59 Trasformatore ad alta frequenza PCB Trasformatore elettrico per illuminazione LED 4
