Trasformatore a ripiego ER2828 ad alta densità di potenza con gamma di ingresso 36V-72V e isolamento 3000VAC

Marchio:	ZXY
Numero di modello:	ZXY-ER2828
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Evidenziare:

Trasformatore ER2828 ad alta densità di potenza

Trasformatore flyback di portata di ingresso 36-72 V

Trasformatore audio di isolamento 3000VAC

Descrizione del prodotto

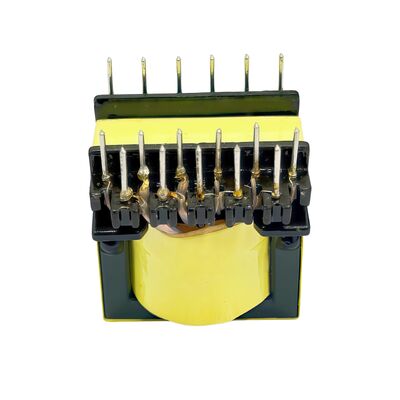

Trasformatore di potenza ad alta potenza ER2828

Il trasformatore di potenza flyback ZXY ER2828 è progettato per applicazioni ad alta densità di potenza.Questo trasformatore riduce efficacemente le perdite da effetto cutaneo e l' induttanza di perdite ad alte frequenze. in grado di gestire decine a centinaia di watt in un fattore di forma compatto, è ideale per applicazioni di conversione DC-DC che richiedono isolamento elettrico di ingresso e uscita,compresi gli alimentatori di commutazione, alimentatori industriali e driver a LED.

Principali vantaggi

Capacità multi-uscita:La topologia flyback combinata con ER2828 può facilmente raggiungere 3-4 serie di tensioni di uscita reciprocamente isolate, soddisfacendo vari requisiti di alimentazione per schede di comunicazione
Ampia gamma di input:Funziona stabilmente da 36V a 72V sotto ampio ingresso di tensione, adattandosi alle caratteristiche di fluttuazione dell'alimentazione della comunicazione
Isolamento e resistenza alla tensione:Da primario a secondario resiste al test ad alta tensione 3000VAC, soddisfa le specifiche di sicurezza per le apparecchiature di comunicazione
Dimensioni compatte:Approximativamente 31 mm x 35,5 mm, adatto per la disposizione di schede di comunicazione ad alta densità

Caratteristiche di prestazione

Caratteristica	Descrizione / Prestazioni
Tipo di nucleo	Core di ferrite ER2828 (in genere PC40 o equivalente)
Topologia	Flyback (convertitore DC-DC isolato)
Distanza di potenza	30W - 150W (a seconda della frequenza di funzionamento e della progettazione)
Frequenza di funzionamento	60 kHz - 200 kHz (intervallo tipico)
Intervallo di tensione di ingresso	Ampia gamma, ad esempio, 36V - 72V DC (telecomunicazione) o 85V - 265V AC (offline)
Isolamento di uscita	Isolamento elevato: 3000VAC - 4000VAC tra primario e secondario
Induttanza di perdita	< 3% (con tecnica di avvolgimento sandwich/interlaved)
Capacità di produzione multi-output	Supporta 3-4 avvolgimenti di uscita isolati
Vantaggio della forma del nucleo	Finestra a bobina estesa per una migliore distribuzione dell'avvolgimento e dissipazione del calore
Efficienza tipica	80% - 87% (a seconda della progettazione, della frequenza e del carico)
Intervallo di temperatura	-30°C a +85°C (o più, con materiali adeguati)
Norme di sicurezza	Conforme alla norma IEC/UL60950 o 62368 (distanze di scorrimento/spazio libero)
Principali applicazioni	Potenza ausiliaria industriale, telecomunicazioni DC-DC, driver a LED, caricabatterie, ottimizzatori fotovoltaici

Immagini del prodotto
