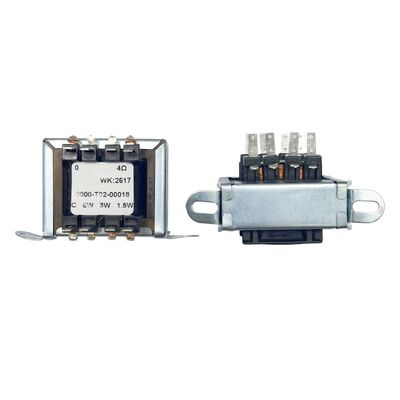

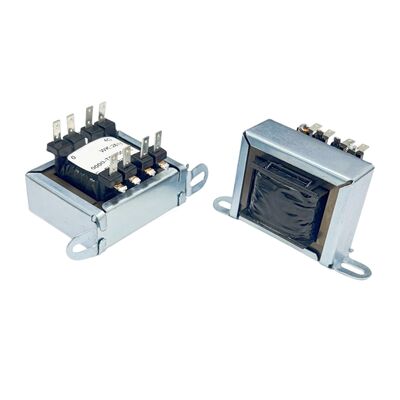

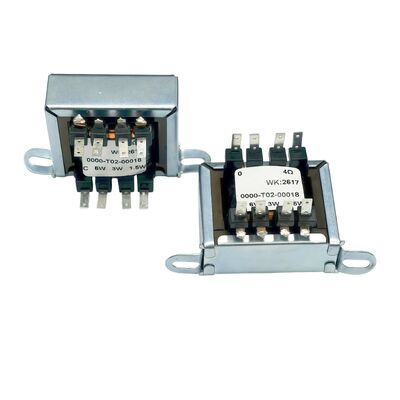

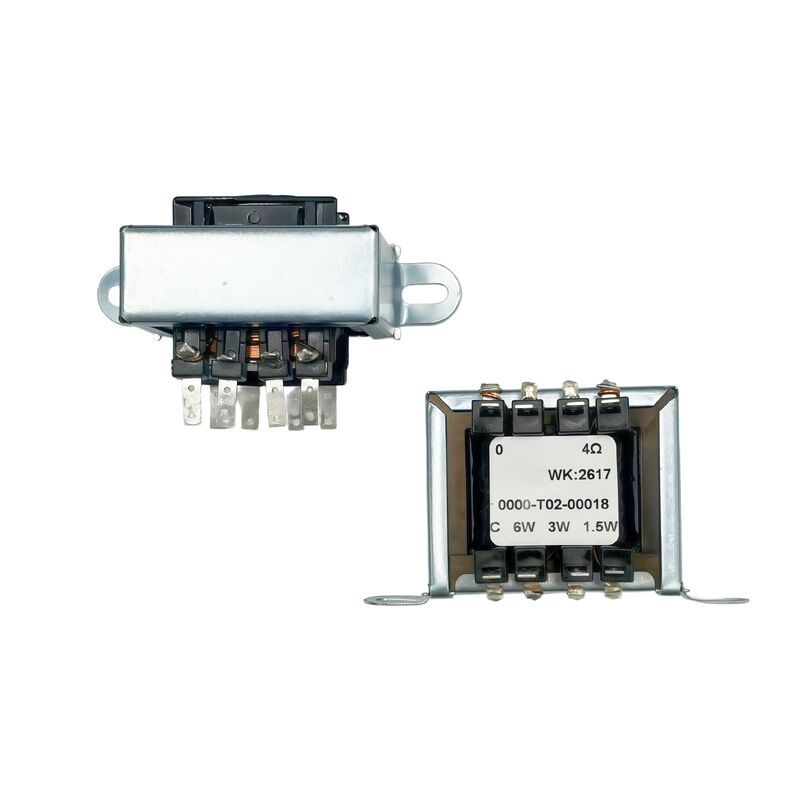

Trasformatore di linea audio 6W 3W 1.5W Installazione del telaio Saldatura cablaggio per altoparlanti

1Descrizione del prodotto

L'ultimo prodotto di Zhixiangyuan, il trasformatore di linea audio (6W / 3W / 1.5W), è un componente passivo di abbinamento di impedenza progettato specificamente per l'installazione in sistemi di altoparlanti.Permette di scegliere la potenza nominale appropriata (1.5W, 3W o 6W) per abbinare diversi altoparlanti, garantendo una trasmissione efficiente del segnale e proteggendo l'amplificatore da una impedenza di carico errata.L'installazione richiede l'installazione del telaio (utilizzando viti o supporti), quindi saldare i fili primari e secondari ai terminali di ingresso/uscita e collegare il trasformatore tra l'amplificatore e l'altoparlante,osservando la giusta polarità e configurazione del rubinettoQuesta impostazione è comunemente utilizzata nei sistemi di distribuzione audio multi tap (come le linee 70V/100V) o negli amplificatori a tubo antiquati,fornire flessibilità per il controllo del volume e il collegamento di impedenza tra più altoparlantiSe avete bisogno di qualcosa, contattate kath@zxycoil.com Faremo del nostro meglio per fornirvi supporto tecnico.

Esempio di applicazione:

Per i sistemi di musica di sottofondo (come centri commerciali, ristoranti, scuole), è necessario installare dozzine di altoparlanti sul soffitto,ma la distanza tra l'amplificatore e gli altoparlanti può essere di diverse centinaia di metri.

Il problema:

La connessione diretta con un amplificatore di potenza normale (con una impedenza fissa di 4-16 Ω) comporterà perdite significative durante la trasmissione a lunga distanza,e l'amplificatore non può azionare contemporaneamente così tanti altoparlanti a bassa impedenza (l'impedenza totale sarà troppo bassa, bruciando l' amplificatore).

Soluzione:
L'amplificatore di potenza emette un segnale ad alta tensione di 100 V (amplificatore di potenza a tensione costante).
Installare un trasformatore da 6W/3W/1.5W su ogni altoparlante.

Cablaggio effettivo:
Salda l'estremità di ingresso (lato ad alta tensione) del trasformatore alla linea principale a 100 V sul soffitto.
Collegare il terminale di uscita del trasformatore (lato a bassa resistenza, ad esempio 4 Ω/8 Ω) al corno.
Selezionare il rubinetto di alimentazione in base al volume richiesto nell'area: nel bagno è necessario solo il suono di sottofondo, scegliere l'ingranaggio da 1,5 W; La sala deve essere leggermente più forte, scegliere l'ingranaggio da 3 W o 6 W.

Effetto:Diverse dozzine di altoparlanti sono stati collegati in parallelo sulla stessa linea senza interferire tra loro, e non vi è alcuna attenuazione significativa durante la trasmissione a lunga distanza.

2.Caratteristiche di prestazione
