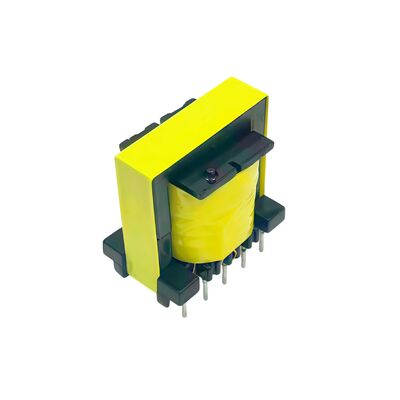

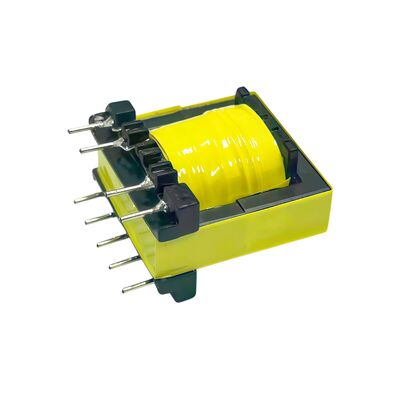

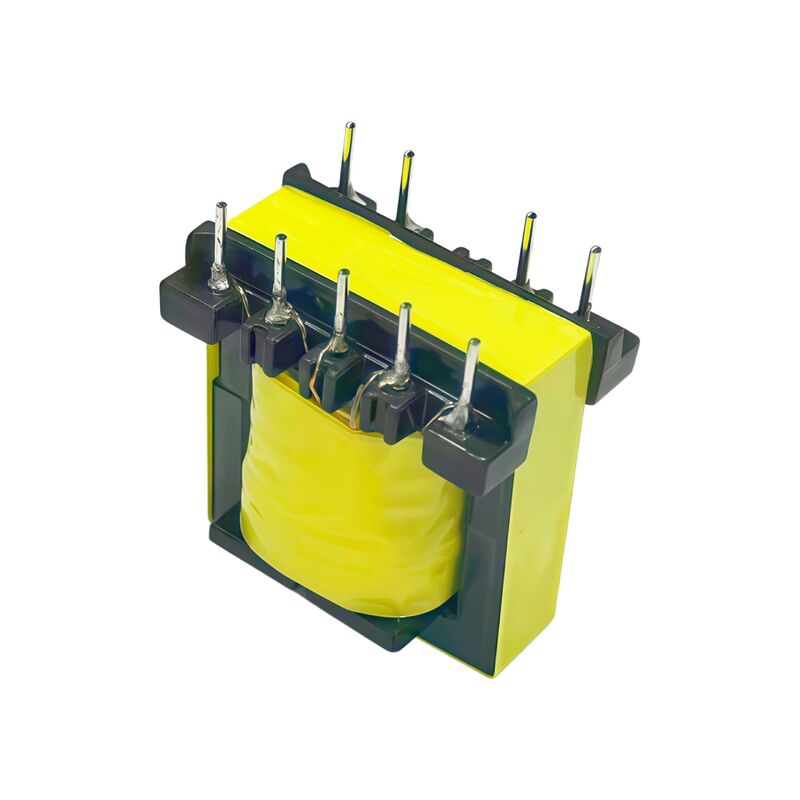

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

Marchio: ZXY
Numero di modello: ZXY-EF25
MOQ: Negoziabile
prezzo: Negoziabile
Dettagli dell' imballaggio: Cartone
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine:
Shenzhen Guangdong
Certificazione:
RoHS、ISO9001、CE
Evidenziare:

Trasformatore SMPS Flyback EF25 personalizzato

,

Trasformatori di alimentazione ad alta frequenza

,

Trasformatore EF25 per circuiti di caricatori

Descrizione del prodotto

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

1Descrizione del prodotto

Il trasformatore ad alta frequenza EF25 è un trasformatore a nucleo di ferrite compatto progettato appositamente per le topologie flyback nelle sorgenti di alimentazione in modalità switch (SMPS), caricabatterie e adattatori di alimentazione.La gamma di potenza è da 10W a 30W, la frequenza di funzionamento è da 20 kHz a 200 kHz, le prestazioni sono stabili, l'aumento della temperatura è basso e l'efficienza è elevata.e altre specifiche sono completamente personalizzabili. Molto adatto per applicazioni con spazio limitato ma che richiedono affidabilità e specifiche personalizzate.


Scenario di applicazione:Caricabatterie veloci USB-C da 24W per smartphone e tablet

Come funziona il trasformatore EF25 in questo prodotto:
All'interno del caricabatterie, il trasformatore ad alta frequenza EF25 viene utilizzato in un circuito SMPS flyback.o 15V) fornendo isolamento per la sicurezzaIl trasformatore opera a frequenza di commutazione di 100 kHz, fornendo fino a 24 W di potenza (ad esempio, 12V / 2A o 15V / 1.6A).La sua dimensione del nucleo compatto EF25 si adatta perfettamente all'interno del piccolo alloggiamento del caricabatterie USB-C, mentre l'avvolgimento personalizzato garantisce una bassa induttanza di perdita e un'elevata efficienza (> 88%), riducendo la generazione di calore durante la ricarica rapida.

Perché scegliere l' EF25 per questa applicazione:

  • Piccola impronta corrisponde al design del caricabatterie snello

  • Supporta più tensioni di uscita per protocolli di ricarica rapida (QC/PD)

  • Un basso aumento della temperatura garantisce una temperatura di superficie sicura

  • I parametri personalizzabili soddisfano i requisiti specifici di tensione e corrente


2.Caratteristiche di prestazione

Parametro Specificità
Tipo di nucleo EF25 (nucleo di ferrite)
Topologia Volto indietro
Distanza di potenza 10W 30W
Configurazione del pin 5+5 Pin (personalizzabile)
Frequenza di funzionamento 20 kHz 200 kHz
Test Hi-Pot 1500V AC / 1min (o su misura)
Classe di isolamento Classe B (130°C) / Classe F (155°C) facoltativa
Rispetto RoHS, REACH

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback

Trasformatore ad alta frequenza EF25 personalizzato per caricabatterie SMPS Flyback
