Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching

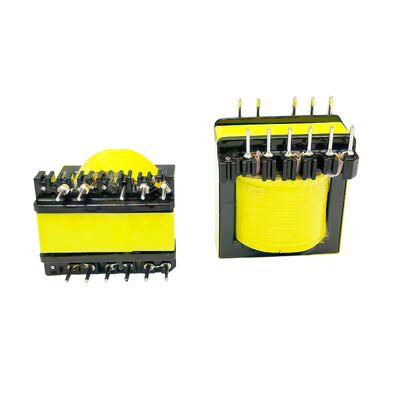

  • Nome

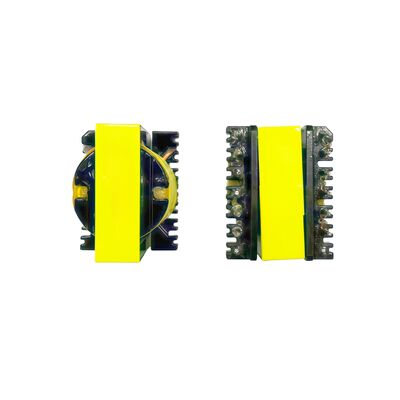

  • Nome

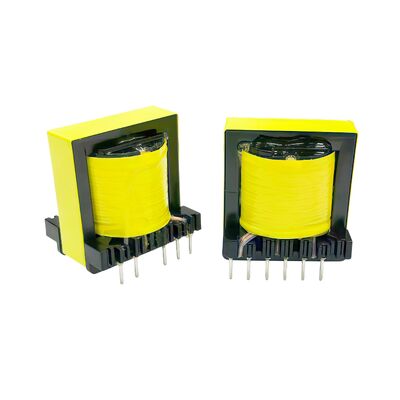

  • Nome

Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching

Marchio: ZXY
MOQ: Negoziabile
prezzo: Negoziabile
Dettagli dell' imballaggio: CARTONE
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine:
Shenzhen Guangdong
Certificazione:
RoHS、ISO9001、CE
Evidenziare:

Trasformatore ad alta frequenza a montaggio verticale

,

Trasformatore di alimentazione switching con isolamento 4000VAC

,

Trasformatore ETD34 con nucleo in ferrite

Descrizione del prodotto
Trasformatore ad alta frequenza verticale ETD34
Trasformatore di alimentazione switching ad alte prestazioni con eccellenti caratteristiche di isolamento elettrico per applicazioni industriali esigenti.
Panoramica del prodotto
Il trasformatore di alimentazione switching ad alta frequenza verticale ETD34 offre un isolamento elettrico superiore con avvolgimenti primario e secondario progettati con precisi strati isolanti e spaziatura fisica. In grado di sopportare test di tensione da 3000VAC a 4000VAC, previene efficacemente i guasti ad alta tensione proteggendo gli operatori dai pericoli di scosse elettriche.
Funzioni chiave
  • Conversione di tensione e trasmissione di potenza: Utilizza l'accoppiamento del nucleo magnetico ad alta frequenza per un efficiente trasferimento di energia tra le bobine primaria e secondaria, convertendo la tensione DC di ingresso nelle tensioni di uscita richieste.
  • Isolamento elettrico e protezione di sicurezza: Fornisce isolamento fisico ed elettrico tra i lati primario (alta tensione) e secondario (bassa tensione), garantendo la sicurezza dell'utente e interrompendo i percorsi di propagazione del rumore di modo comune.
  • Accumulo di energia e regolazione: Funziona sia come trasformatore che come induttore di accumulo di energia nelle topologie flyback, immagazzinando energia magnetica durante la conduzione e rilasciandola al carico secondario durante i periodi di spegnimento del tubo di commutazione.
Caratteristiche di prestazione
Categoria di funzionalità Caratteristica di prestazione Valore tipico / Descrizione
Prestazioni elettriche Alta frequenza operativa Funzionamento da 20 kHz a 500 kHz per alta densità di potenza e dimensioni ridotte dei componenti
Prestazioni elettriche Efficienza di conversione La forma del nucleo ETD riduce le perdite di rame e di nucleo, raggiungendo un'efficienza >85%-90%
Prestazioni elettriche Intervallo di gestione della potenza 15W a 150W+ a seconda della topologia del circuito (Flyback, Forward, LLC)
Sicurezza e isolamento Alta tensione di tenuta Rating di isolamento primario-secondario da 3000VAC a 4000VAC
Sicurezza e isolamento Grado di isolamento Conforme agli standard UL, CE con strati isolanti rinforzati
Magnetico e termico Bassa perdita di nucleo Materiali in ferrite (PC40, PC44) minimizzano le perdite per isteresi e correnti parassite
Magnetico e termico Bassa induttanza di dispersione La struttura del bobina e le tecniche di avvolgimento controllano l'induttanza di dispersione
Magnetico e termico Intervallo di temperatura operativa Funzionamento stabile da -40°C a +125°C in ambienti difficili
Meccanico Montaggio verticale Risparmia spazio sul PCB e facilita una migliore dissipazione del calore
Meccanico Schermatura magnetica Il design del nucleo chiuso ETD riduce le interferenze elettromagnetiche (EMI)
Immagini del prodotto
Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 0 Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 1 Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 2 Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 3 Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 4 Trasformatore ad alta frequenza verticale ETD34 con isolamento 4000VAC e nucleo in ferrite per applicazioni di alimentazione switching 5
