Trasformatore ad alta frequenza serie PQ per ricarica rapida con alta densità di potenza ed alta efficienza di conversione

Marchio:	ZXY
Numero di modello:	ZXY-PQ
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	CARTONE

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Capacità di alimentazione:

3-4 settimane

Evidenziare:

Trasformatore serie PQ ad alta densità di potenza

Trasformatore ad alta frequenza a ricarica rapida

Trasformatore di potenza ad alta efficienza di conversione

Descrizione del prodotto

Trasformatore per Colonne di Ricarica per Veicoli a Nuova Energia Serie PQ

Il trasformatore serie PQ è una soluzione ad alta frequenza e alta densità di potenza, specificamente progettata per le colonne di ricarica per veicoli a nuova energia (NEV) e i caricabatterie di bordo (OBC). Utilizzando un'avanzata geometria del nucleo PQ, questo trasformatore è ottimizzato per moduli di ricarica rapida che vanno da 20kW a 240kW+. Eccelle nelle applicazioni di ricarica rapida per tram garantendo un aumento minimo della temperatura, un isolamento elettrico superiore e un'elevata efficienza di conversione.

Vantaggi Chiave

Potenza del Nucleo per Ricarica Ultra Rapida: Progettato appositamente per moduli di ricarica ad alta potenza, migliora l'efficienza di conversione energetica (fino al 98% o più), riduce lo spreco di calore e consente un funzionamento più rapido ed efficiente dal punto di vista energetico delle stazioni di ricarica.
Design Compatto, Alta Densità Energetica: L'esclusiva geometria del nucleo magnetico PQ consente una maggiore induttanza e trasmissione di potenza in uno spazio limitato, facilitando la miniaturizzazione e la riduzione del peso delle apparecchiature per i produttori di colonne di ricarica.
Protezioni Multiple e Stabilità: Eccellente capacità anti-saturazione e prestazioni di schermatura elettromagnetica garantiscono un'uscita stabile in ambienti di rete elettrica complessi senza interferenze di rumore, salvaguardando la sicurezza di ricarica.
Compatibilità Multi-Protocollo: Adattamento flessibile a varie strutture topologiche (risonanza LLC, equalizzazione a ponte intero), fornendo una compatibilità perfetta sia per veicoli a bassa tensione che per futuri veicoli con piattaforme ad alta tensione.

Caratteristiche di Prestazione

Caratteristica	Caratteristica di Prestazione	Beneficio Tecnico
Materiale del Nucleo	Materiale in ferrite Mn-Zn a basse perdite	Riduce le perdite del nucleo ad alte frequenze, migliorando l'efficienza energetica complessiva
Intervallo di Frequenza	20 kHz - 200 kHz (personalizzabile)	Consente il funzionamento ad alta frequenza, riducendo le dimensioni e il peso del trasformatore
Densità di Potenza	Geometria compatta del nucleo PQ	Ottimizza l'utilizzo dello spazio all'interno del modulo di ricarica
Temperatura Operativa	Sistema di isolamento Classe B / Classe H (130°C - 180°C)	Garantisce prestazioni affidabili durante il funzionamento continuo a pieno carico
Resistenza Dielettrica	Alta tensione di isolamento (tipicamente 3000VAC - 4000VAC)	Fornisce un robusto isolamento di sicurezza elettrica tra primario e secondario
Tecnologia di Avvolgimento	Filo Litz multistrato di precisione o foglio di rame	Minimizza le perdite per effetto pelle e per effetto di prossimità ad alte frequenze
Efficienza	Fino al 98% (a seconda dei parametri di progettazione)	Riduce lo spreco di energia e abbassa i requisiti di raffreddamento
Induttanza di dispersione	Bassa induttanza di dispersione controllata	Essenziale per topologie a commutazione morbida (ad es. convertitori risonanti LLC)
Gestione Termica	Layout degli avvolgimenti e design del nucleo ottimizzati	Garantisce una distribuzione uniforme del calore, migliorando l'affidabilità a lungo termine
Personalizzazione	Rapporto spire, induttanza e stile di montaggio regolabili	Adattabile a vari livelli di potenza (20kW - 240kW+) e topologie di circuito

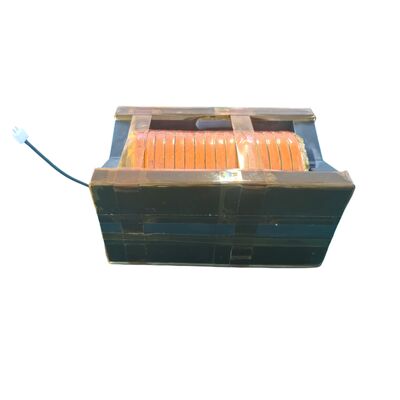

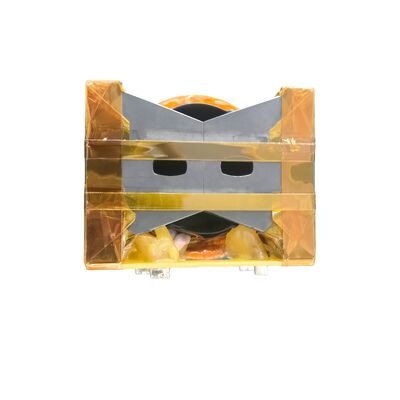

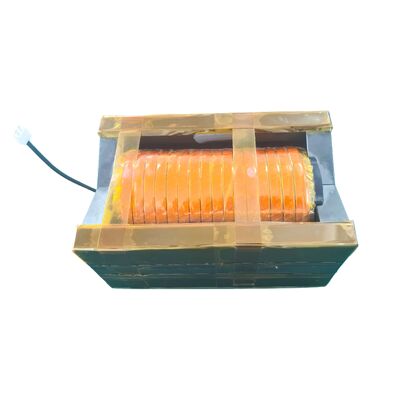

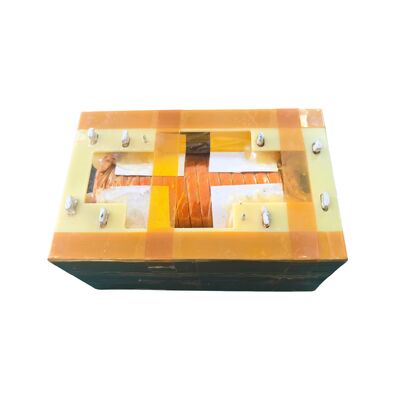

Immagini del Prodotto
