Serie PQ Nuova energia di alta potenza di alta frequenza per la ricarica dei veicoli elettrici

Marchio: ZXY
Numero di modello: ZXY-PQ
MOQ: Negoziabile
prezzo: Negoziabile
Dettagli dell' imballaggio: CARTONE
Informazione dettagliata
Descrizione del prodotto
Informazione dettagliata
Luogo di origine:
Shenzhen Guangdong
Certificazione:
RoHS、ISO9001、CE
Evidenziare:

Trasformatore ad alta frequenza ad alta potenza

,

Trasformatore di potenza della nuova energia

,

Trasformatore serie PQ da 6kW

Descrizione del prodotto
Trasformatore di Ricarica ad Alta Potenza per Nuove Energie Serie PQ
Il trasformatore di ricarica ad alta frequenza ad alta potenza per nuove energie della serie PQ è un componente magnetico ad alte prestazioni specificamente progettato per caricabatterie di bordo per veicoli elettrici (OBC), stazioni di ricarica e alimentatori industriali ad alta potenza. Caratterizzato da una geometria ottimizzata del nucleo magnetico PQ che combina un'ampia area di finestra con un'elevata area di sezione trasversale del nucleo magnetico, questa serie offre una potente capacità di elaborazione della potenza in un fattore di forma compatto.
Vantaggi del Nucleo
  • Potenza da 50W a 6kW+ con design compatto
  • Materiali in ferrite a basse perdite (PC44, 3C95, N87) per un funzionamento stabile ad alta frequenza
  • Intervallo di frequenza operativa: da 20kHz a 500kHz
  • Efficienza di conversione superiore al 95%
  • Struttura compatta con bassa dispersione magnetica e elevate prestazioni anti-interferenza
  • Supporta topologie multiple tra cui flyback, forward, risonanza LLC e full bridge
  • Rapporto spire di avvolgimento, livello di isolamento (B/F/H) e configurazione dei pin personalizzabili
  • Alta densità di potenza con eccellente gestione termica
  • Affidabile isolamento di sicurezza con tensione di tenuta fino a 3,75kV-4kV
Applicazioni
Questo trasformatore funge da componente principale nei caricabatterie di bordo per veicoli elettrici (OBC), nelle stazioni di ricarica rapida DC e nei convertitori ausiliari DC-DC. È ampiamente utilizzato nei sistemi di energia rinnovabile, inclusi inverter fotovoltaici, convertitori di energia eolica e sistemi di accumulo di energia. Le applicazioni industriali comprendono stazioni base di comunicazione, alimentatori ininterruttibili (UPS), alimentatori per server, apparecchiature di controllo industriale, sistemi di alimentazione ausiliaria per il trasporto ferroviario, dispositivi per smart grid ed elettronica di consumo di fascia alta come caricabatterie rapidi per utensili elettrici e droni.
Caratteristiche di Prestazione
Caratteristica di Prestazione Specifiche / Dettagli
Materiale del Nucleo Materiali in ferrite a basse perdite (es. PC44, 3C94, N87, N67)
Frequenza Operativa Da 20 kHz a 500 kHz (tipico)
Intervallo di Potenza di Uscita Da 0,5 VA fino a 6 kW+, a seconda delle dimensioni del nucleo (es. PQ20: 50W max; PQ35/35: 350W; PQ50: 1000W+)
Efficienza Fino al 95% al 99%
Temperatura Operativa -40°C a +125°C (tipico); alcuni modelli fino a +180°C
Temperatura di Stoccaggio -40°C a +100°C (tipico)
Resistenza Dielettrica (Hipot) Da 1,5 kV a 4,0 kV AC, a seconda dei requisiti di isolamento
Resistenza di Isolamento Min. 100 MΩ a DC500V
Tolleranza Induttanza Tipicamente ±8% a ±10% a 1 kHz/0,25V o 1 kHz/1V
Resistenza DC (DCR) Da 4 mΩ a 780 mΩ (varia in base all'avvolgimento e al modello)
Induttanza di Dispersione Tipicamente 4,0 μH Max. a 6,0 μH Max.
Geometria del Nucleo Forma PQ ottimizzata per alta densità di potenza, basso flusso di dispersione e buone prestazioni termiche
Immagini del Prodotto

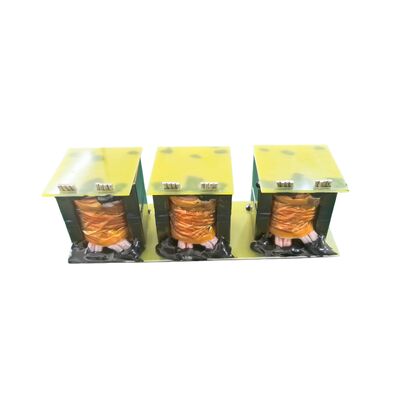

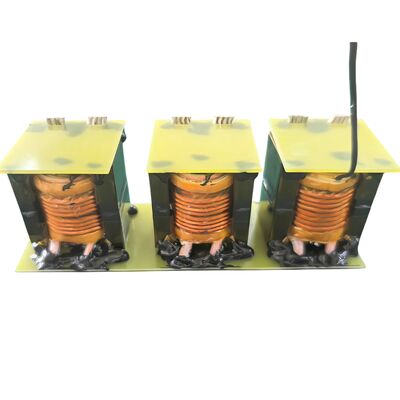

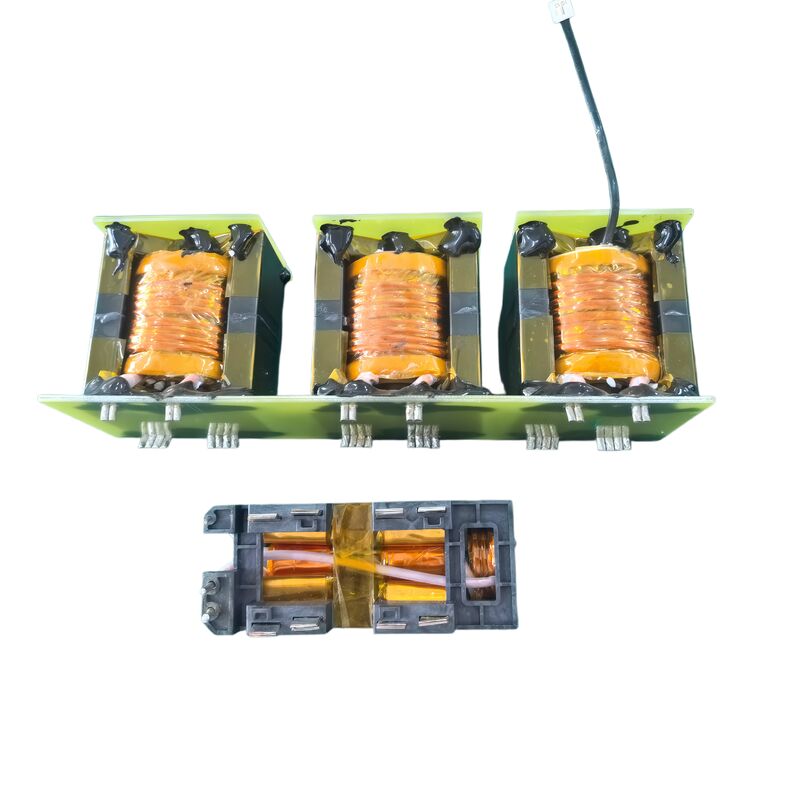

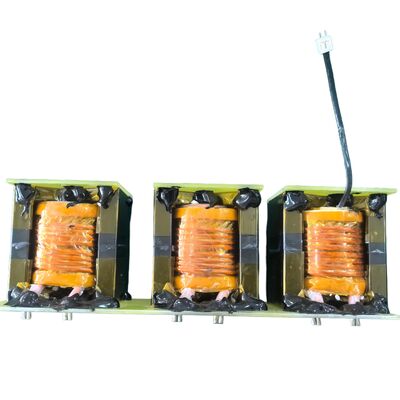

PQ Series High-power Transformer front view PQ Series High-power Transformer side view PQ Series High-power Transformer top view PQ Series High-power Transformer detailed component view
