UU10.5 Serie UU Filtro di modalità comune verticale EMI Strosciapotenza con 10mm * 13mm Pitch e cuore di ferrite ad alta permeabilità

Tutte le categorie

Audio trasformatore del permalloy

trasformatore ad alta frequenza

Trasformatore a bassa frequenza

induttore del chip

Contattaci

Ms. Chen

rhea@zxycoil.com

+8613554723725

Contattaci ora

UU10.5 Serie UU Filtro di modalità comune verticale EMI Strosciapotenza con 10mm * 13mm Pitch e cuore di ferrite ad alta permeabilità

Marchio:	ZXY
Numero di modello:	UU10.5
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	3-4 settimane

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Evidenziare:

Filtro in modalità comune con packaging plug-in verticale

Induttanza di potenza EMI con passo 10 mm * 13 mm

Induttore in modalità comune con nucleo in ferrite ad alta permeabilità

Descrizione del prodotto

Filtri a linea verticali in modalità comune della serie UU10.5 UU

Filtri elettronici verticali per linee a modalità comune strangolo di potenza di tipo EMI per filtro a passo 10 × 13 mm, progettati per sopprimere le interferenze elettromagnetiche a modalità comune sulle linee di alimentazione e di segnale.

Visualizzazione del prodotto

Il filtro a modalità comune verticale della serie UU10.5 è dotato di un nucleo di ferrite ad alta permeabilità con circuito magnetico chiuso.garantisce un'accurata compatibilità del layout del PCBIl rivestimento a due sezioni con una bobina a uno strato riduce la capacità di scarico, fornendo un'elevata impedenza e un'eccellente soppressione del rumore alle alte frequenze.

Funzioni chiave

Suppressione EMI in modalità comune:Blocca efficacemente le correnti di interferenza in modalità comune consentendo al contempo il passaggio dei segnali differenziali senza attenuazione
Filtraggio del rumore ad alta frequenza:Mantiene un'elevata impedenza su intervalli di frequenza più elevati per una soppressione del rumore ad alta frequenza superiore
Isolamento e protezione del circuito:Agisce come barriera tra l'apparecchiatura e la rete elettrica, impedendo la trasmissione del rumore in entrambe le direzioni
Stabilità del sistema migliorata:La progettazione di circuiti magnetici chiusi riduce le perdite magnetiche e migliora la resistenza agli urti
Conformità EMC:Aiuta i prodotti elettronici a soddisfare le norme CCC, UL, CE e altre norme di compatibilità elettromagnetica

Caratteristiche di prestazione

Categoria di caratteristiche	Caratteristica di prestazione	Valore tipico / descrizione
Core & elettrico	Materiale di base	Ferrite ad alta permeabilità
Core & elettrico	Numero di righe	2
Core & elettrico	Intervallo di induttanza	0.6 mH a 50 mH (frequenza di prova: 1 kHz)
Core & elettrico	Resistenza a corrente continua (DCR)	0.2Ω a 3Ω (a seconda dell'induttanza)
Core & elettrico	Corrente nominale	0.3A a 2.0A (in relazione inversa all'induttanza)
Core & elettrico	Performance ad alta frequenza	Alta impedenza alle frequenze applicabili; alta frequenza di auto-risonanza
Meccanica e strutturale	Tipo di montaggio	Attraverso il buco (DIP)
Meccanica e strutturale	Dimensione standard del passo	10 mm × 13 mm (distanza tra le pin)
Meccanica e strutturale	Confezione / Cassa	Verticale, DIP-4P
Meccanica e strutturale	Struttura di avvolgimento	Bobina a due sezioni con bobina a uno strato per ridurre la capacità di scarico
Meccanica e strutturale	Progettazione	Circuito magnetico chiuso per ridurre il flusso di perdite
Ambiente e sicurezza	Temperatura di funzionamento	-40°C a +125°C
Ambiente e sicurezza	Resistenza all'isolamento	100MΩ minimo
Ambiente e sicurezza	Resistere alla tensione	Avvolgimento a Avvolgimento: ≥1,5 KVAC; 1000 VAC / 0,8 KV
Ambiente e sicurezza	Rispetto	RoHS, REACH

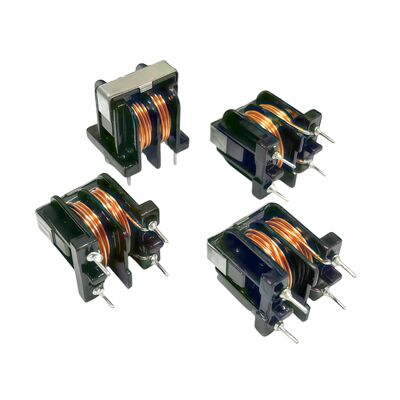

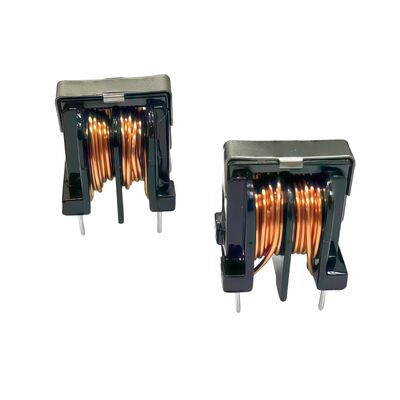

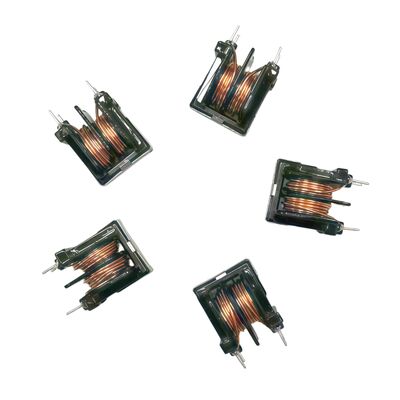

Immagini del prodotto
