Induttore ad anello magnetico piccolo T9×5×3 con ferro silicio alluminio ad alta permeabilità per convertitori DC-DC e alimentatori switching

Marchio:	ZXY
Numero di modello:	ZXY-T953
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Evidenziare:

Induttore ad anello magnetico in ferro silicio alluminio ad alta permeabilità

Induttore toroidale di dimensioni T9×5×3

Induttore ad anello per convertitori DC-DC

Descrizione del prodotto

Induttore ad anello magnetico piccolo T9*5*3

Induttore con nucleo magnetico in ferro silicio alluminio ad alta permeabilità progettato per convertitori DC-DC e alimentatori switching. Questo componente compatto (9 mm di diametro esterno, 5 mm di diametro interno, 3 mm di spessore) offre prestazioni di induttanza eccezionali con basse perdite nel nucleo, rendendolo ideale per applicazioni ad alta frequenza e alta corrente in ambienti esigenti.

Vantaggi principali

Efficienza ad alta frequenza e basse perdite: I nuclei in ferro silicio alluminio con gap d'aria distribuiti minimizzano le perdite nel nucleo a frequenze di commutazione da decine a centinaia di kHz, riducendo l'aumento di temperatura e migliorando l'efficienza di conversione.
Elevata densità di flusso magnetico di saturazione: Una densità di flusso di saturazione superiore (>1.0T) mantiene l'induttanza sotto grandi correnti di polarizzazione DC, prevenendo la saturazione magnetica nei circuiti Buck e Boost DC-DC.
Eccellente stabilità termica: La permeabilità stabile attraverso le variazioni di temperatura garantisce prestazioni prevedibili e affidabilità a lungo termine in condizioni ambientali variabili.
Prestazioni EMI superiori: Le caratteristiche di saturazione morbida e l'elevata resistività elettrica sopprimono efficacemente le correnti parassite ad alta frequenza e il rumore di commutazione.
Design robusto completamente schermato: La struttura toroidale fornisce un circuito magnetico chiuso senza dispersione di flusso, prevenendo interferenze con componenti sensibili.
Compatto ed economico: L'ingombro ridotto T9*5*3 offre prestazioni elettriche superiori in applicazioni con spazio limitato.

Caratteristiche di prestazione

Categoria	Caratteristica	Descrizione / Valore	Vantaggio
Materiale del nucleo	Composizione	Nucleo in polvere di ferro silicio alluminio (FeSiAl / Sendust)	Eccellente equilibrio tra flusso di saturazione elevato, basse perdite nel nucleo e buona stabilità termica
Materiale del nucleo	Permeabilità effettiva (μe)	Tipicamente 26μ, 60μ, 75μ, 90μ, 125μ	Fornisce una gamma di opzioni di induttanza per diversi requisiti di circuito
Prestazioni elettriche	Elevata densità di flusso di saturazione (Bsat)	> 1.0 Tesla (tipicamente ~1.05T)	Elevata resistenza alla polarizzazione DC, previene la saturazione del nucleo sotto alta corrente
Prestazioni elettriche	Basse perdite nel nucleo	Eccellenti caratteristiche di perdita ad alta frequenza	Minimizza la perdita di energia e l'aumento di temperatura alle frequenze di commutazione
Fisico e affidabilità	Struttura completamente schermata	Percorso magnetico toroidale a circuito chiuso	Praticamente nessuna dispersione di flusso magnetico, previene le interferenze
Fisico e affidabilità	Elevata temperatura di Curie	> 500°C	Mantiene le proprietà magnetiche oltre le normali temperature di esercizio
Vantaggi applicativi	Gamma di frequenza operativa	50 kHz a > 1 MHz	Adatto per alimentatori switching ad alta frequenza moderni
Vantaggi applicativi	Stabilità termica	-55°C a +125°C+	Prestazioni costanti in condizioni ambientali variabili

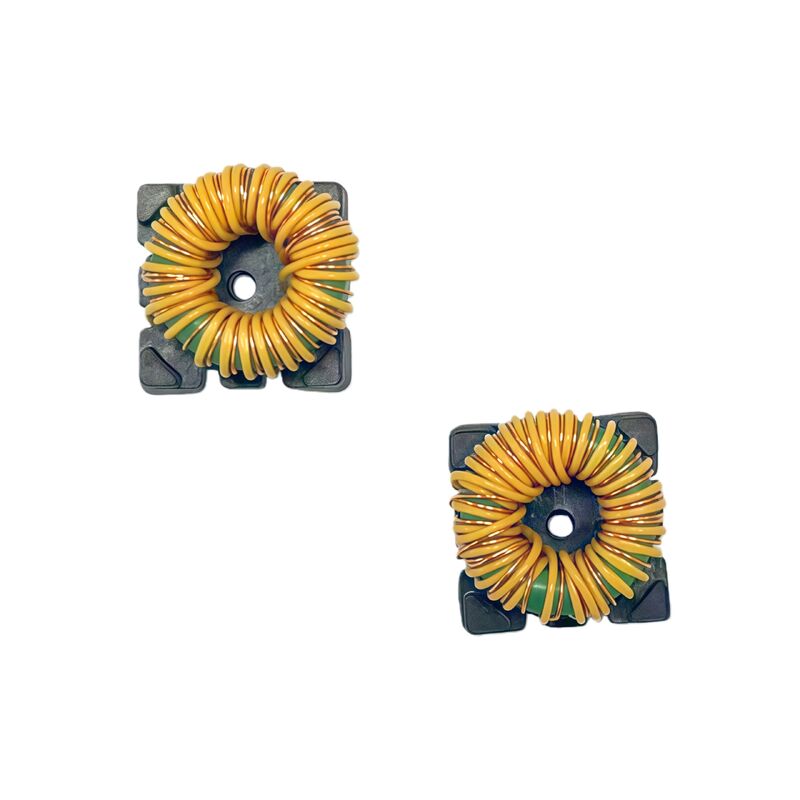

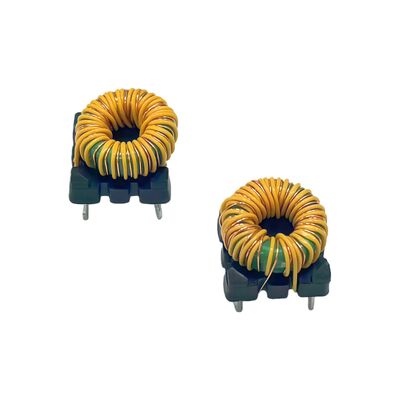

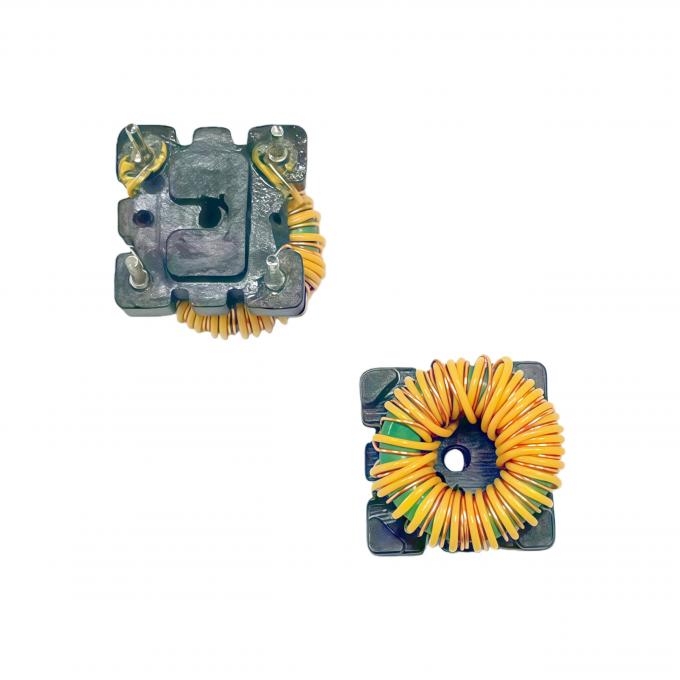

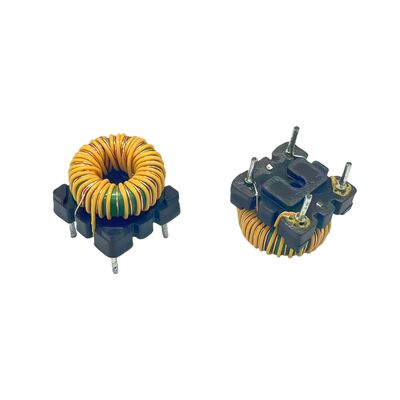

Immagini del prodotto

Prodotti consigliati

Profilo aziendale
