ZXY3529 Trasformatore Audio 10K:600 Ohm Abbinamento Impedenza ad Alta Precisione con Isolamento Galvanico per Apparecchiature Audio Professionali

Marchio:	ZXY
Numero di modello:	ZXY3529
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Evidenziare:

Trasformatore audio 10K:600 Ohm

Trasformatore audio ad alta precisione

Trasformatore di adattamento dell'impedenza di isolamento galvanico

Descrizione del prodotto

ZXY3529 10K:600 Ohm Audio Transformer

Lo ZXY3529 è un trasformatore audio 10K:600 ohm progettato con precisione per fornire una corrispondenza impeccabile di impedenza e un completo isolamento galvanico nei sistemi audio professionali.Convertendo tra 10L'impedenza di 600 ohm è la massima per il trasferimento di segnali tra apparecchiature critiche come preamplificatori di tubi, console di miscelazione e apparecchiature di trasmissione.La sua costruzione completamente blindata elimina attivamente il ronzio del circuito di terra e le interferenze elettromagnetiche (EMI) mantenendo un'ampia, risposta a frequenza piana con distorsioni eccezionalmente basse.

Caratteristiche chiave

Corrispondenza di impedenza precisa:Rapporto di giri rigorosamente calibrato da 10.000 Ω a 600 Ω per una trasmissione efficiente del segnale tra apparecchiature audio professionali
Distorsione bassa:Mantiene una risposta lineare nell'intervallo 20Hz-20kHz con una distorsione armonica totale inferiore allo 0,5%
Isolamento acustico doppio:Struttura di schermatura elettromagnetica a tre strati con rapporto segnale/rumore superiore a 90 dB
Durabilità industriale:Risponde alle norme MIL-STD-202G di prova delle vibrazioni con un intervallo di funzionamento da -40°C a +85°C
Adattamento del circuito multifunzionale:Supporta circuiti di alimentazione paralleli e in serie, compatibili con dispositivi a tubo e transistor

Caratteristiche di prestazione

Categoria di caratteristiche	Specifica / Descrizione
Specificità elettriche del nucleo	Relazione di impedenza: 10.000 Ω: 600 Ω Risposta di frequenza: ±1 dB, 50 Hz - 15 kHz (Ref. 1 kHz) Perdite di inserimento: in genere < 0,8 dB a 1 kHz Induttanza primaria: ≥ 40 H (a 1 kHz, 1 V)
Integrità del segnale	Distorsione (THD): < 0,3% @ 1 kHz, livello nominale Rifiuto in modalità comune (CMRR): > 60 dB Livello di gestione: +20 dBu tipico
Costruzione e affidabilità	Core: acciaio al silicio ad alta permeabilità, impregnato sotto vuoto Protezione: tripli strati elettrostatici, magnetici e contenitori esterni Termini: lamelle di saldatura placcate in oro Temperatura di funzionamento: da -25°C a +85°C
Principali applicazioni	Audio professionale: uscite del preamplificatore del microfono a tubo, box DI, I/O della console di miscelazione Radiodiffusione/Telecomunicazioni: isolamento a livello di linea e abbinamento di impedenza Audio di fascia alta e fai da te: restauro di attrezzature d'epoca, design di interfaccia audio personalizzato
Norme e conformità	Progettato per soddisfare le norme di prestazione IEC 60096, MIL-T-27 Tensione di isolamento: > 1 kV RMS (da primario a secondario e nucleo)

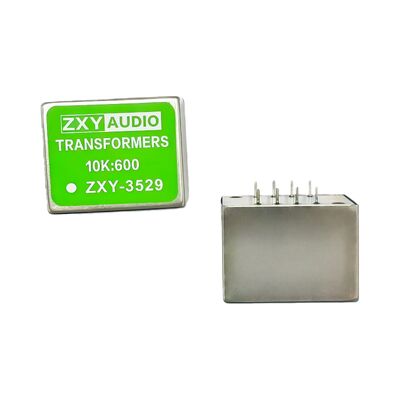

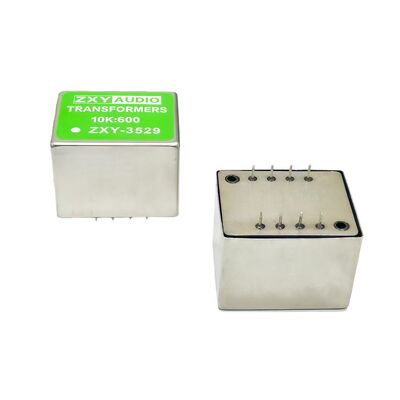

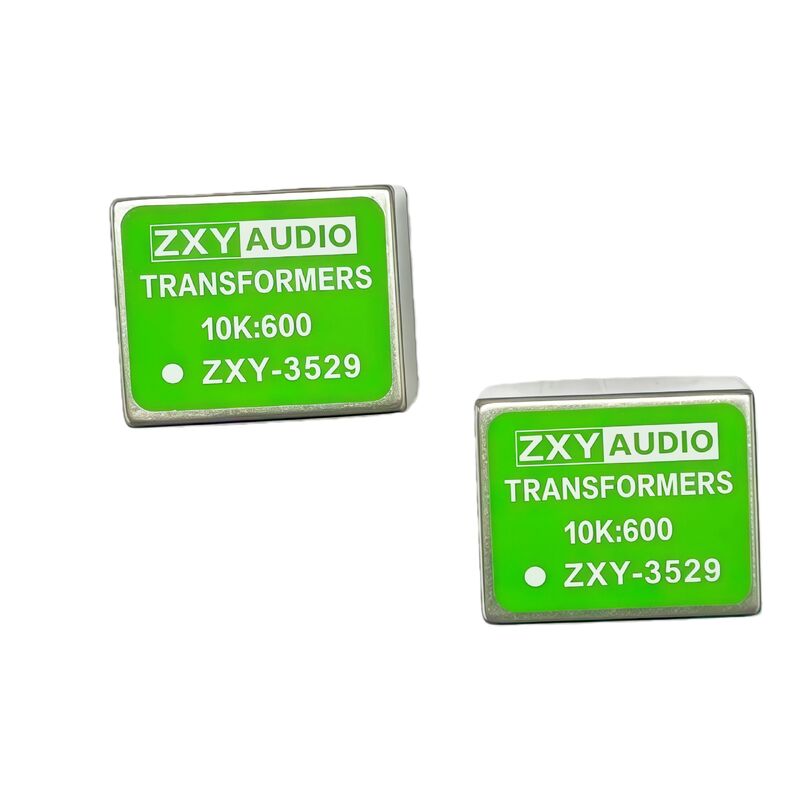

Immagini del prodotto

Prodotti raccomandati

Profilo aziendale

Tag:

Dettagli dei prodotti

Casa. > prodotti >

Audio trasformatore

ZXY3529 Trasformatore Audio 10K:600 Ohm Abbinamento Impedenza ad Alta Precisione con Isolamento Galvanico per Apparecchiature Audio Professionali

Tutte le categorie

ZXY3529 Trasformatore Audio 10K:600 Ohm Abbinamento Impedenza ad Alta Precisione con Isolamento Galvanico per Apparecchiature Audio Professionali

Marchio:	ZXY
Numero di modello:	ZXY3529
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Marca:

ZXY

Certificazione:

RoHS、ISO9001、CE

Numero di modello:

ZXY3529

Quantità di ordine minimo:

Negoziabile

Prezzo:

Negoziabile

Imballaggi particolari:

Cartone

Tempi di consegna:

3-4 SETTIMANE

Evidenziare:

Trasformatore audio 10K:600 Ohm

Trasformatore audio ad alta precisione

Trasformatore di adattamento dell'impedenza di isolamento galvanico

Descrizione del prodotto

ZXY3529 10K:600 Ohm Audio Transformer

Caratteristiche chiave

Corrispondenza di impedenza precisa:Rapporto di giri rigorosamente calibrato da 10.000 Ω a 600 Ω per una trasmissione efficiente del segnale tra apparecchiature audio professionali
Distorsione bassa:Mantiene una risposta lineare nell'intervallo 20Hz-20kHz con una distorsione armonica totale inferiore allo 0,5%
Isolamento acustico doppio:Struttura di schermatura elettromagnetica a tre strati con rapporto segnale/rumore superiore a 90 dB
Durabilità industriale:Risponde alle norme MIL-STD-202G di prova delle vibrazioni con un intervallo di funzionamento da -40°C a +85°C
Adattamento del circuito multifunzionale:Supporta circuiti di alimentazione paralleli e in serie, compatibili con dispositivi a tubo e transistor

Caratteristiche di prestazione

Categoria di caratteristiche	Specifica / Descrizione
Specificità elettriche del nucleo	Relazione di impedenza: 10.000 Ω: 600 Ω Risposta di frequenza: ±1 dB, 50 Hz - 15 kHz (Ref. 1 kHz) Perdite di inserimento: in genere < 0,8 dB a 1 kHz Induttanza primaria: ≥ 40 H (a 1 kHz, 1 V)
Integrità del segnale	Distorsione (THD): < 0,3% @ 1 kHz, livello nominale Rifiuto in modalità comune (CMRR): > 60 dB Livello di gestione: +20 dBu tipico
Costruzione e affidabilità	Core: acciaio al silicio ad alta permeabilità, impregnato sotto vuoto Protezione: tripli strati elettrostatici, magnetici e contenitori esterni Termini: lamelle di saldatura placcate in oro Temperatura di funzionamento: da -25°C a +85°C
Principali applicazioni	Audio professionale: uscite del preamplificatore del microfono a tubo, box DI, I/O della console di miscelazione Radiodiffusione/Telecomunicazioni: isolamento a livello di linea e abbinamento di impedenza Audio di fascia alta e fai da te: restauro di attrezzature d'epoca, design di interfaccia audio personalizzato
Norme e conformità	Progettato per soddisfare le norme di prestazione IEC 60096, MIL-T-27 Tensione di isolamento: > 1 kV RMS (da primario a secondario e nucleo)
