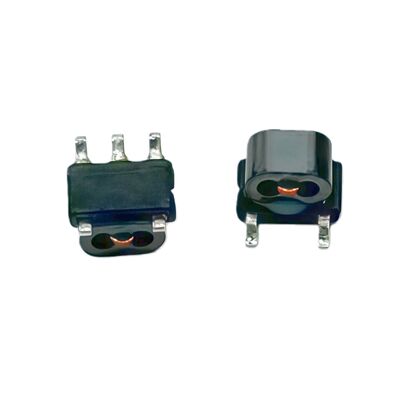

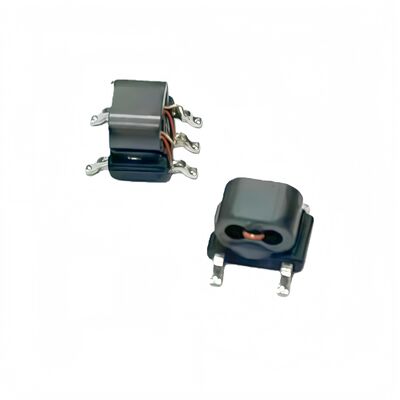

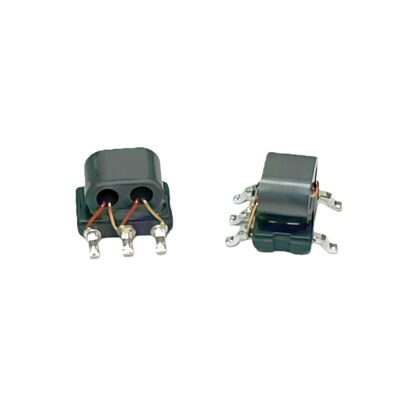

Trasformatore Balun per circuiti RF ad alta frequenza con soppressione del rumore in modalità comune

Marchio:	ZXY
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	cartone

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong

Certificazione:

RoHS、ISO9001、CE

Capacità di alimentazione:

Negoziabile

Evidenziare:

Trasformatore di Balun di corrispondenza di impedenza

Trasformatore RF di soppressione del rumore in modalità comune

Trasformatore di abbinamento di impedenza di gamma ad alta frequenza

Descrizione del prodotto

Trasformatore Balun per l'adattamento di impedenza per sistemi di antenna e circuiti RF

Il trasformatore Balun per l'adattamento di impedenza è un componente passivo critico progettato per ottimizzare l'integrità del segnale e il trasferimento di potenza in applicazioni ad alta frequenza. Convertendo senza soluzione di continuità tra linee di trasmissione bilanciate e sbilanciate, trasformando simultaneamente i valori di impedenza, assicura la massima erogazione di potenza e minimizza le perdite per riflessione.

Funzioni e applicazioni principali

Nei sistemi di antenna, questo trasformatore è indispensabile per adattare il punto di alimentazione bilanciato dell'antenna al cavo coassiale sbilanciato dei ricetrasmettitori, migliorando notevolmente l'efficienza di radiazione e la larghezza di banda. All'interno dei circuiti RF, consente un preciso adattamento di impedenza tra gli stadi, riduce il rumore di modo comune e migliora la stabilità e le prestazioni di amplificatori, filtri e mixer. Questo dispositivo a doppia funzione è fondamentale per ottenere un funzionamento robusto, efficiente e affidabile nei sistemi di comunicazione wireless, radiodiffusione e radar.

Funzioni elettriche chiave

Conversione bilanciato e sbilanciato:Esegue un'efficiente conversione di interfaccia a basse perdite tra linee di trasmissione bilanciate (come cavi a doppino intrecciato e coppie differenziali) e linee di trasmissione sbilanciate (come cavi coassiali e linee a microstriscia), garantendo la corretta trasmissione del segnale tra circuiti e dispositivi di architetture diverse.
Trasformazione e adattamento di impedenza:Fornisce specifici rapporti di trasformazione di impedenza attraverso il rapporto di spire dell'avvolgimento, risolvendo i problemi di disadattamento di impedenza adattando accuratamente l'impedenza della sorgente all'impedenza del carico per la massima trasmissione di potenza, sopprimendo la riflessione del segnale e migliorando il rapporto di onde stazionarie di tensione.
Soppressione del rumore di modo comune:Sopprime efficacemente i segnali di interferenza di modo comune con la stessa fase e ampiezza che sono accoppiati esternamente alla linea, consentendo al contempo il passaggio di segnali differenziali utili, migliorando significativamente la capacità anti-interferenza del sistema e il rapporto segnale-rumore.

Caratteristiche di prestazione

Categoria	Parametro / Caratteristica	Descrizione / Significato
Prestazioni elettriche principali	Rapporto di impedenza	Il rapporto di trasformazione fisso (ad esempio, 1:1, 1:4, 4:1) tra le porte bilanciate e sbilanciate, che definisce la funzione di adattamento primaria.
	Gamma di frequenza	La banda di frequenze operative entro la quale il balun mantiene le prestazioni specificate. Critico per l'idoneità all'applicazione.
	Perdita di inserzione	La potenza del segnale persa (in dB) quando passa attraverso il balun. Valori inferiori indicano una maggiore efficienza.
	Bilanciamento di ampiezza e fase	Misura la coerenza nell'ampiezza e nella fase del segnale (180° ideale) tra le due uscite bilanciate. Fondamentale per il rifiuto del rumore.
	Rapporto di reiezione di modo comune (CMRR)	La capacità di respingere le interferenze di modo comune sul lato bilanciato. Valori dB più alti indicano una migliore immunità al rumore.
Perdita di ritorno / VSWR	Misura la qualità dell'adattamento di impedenza alle porte. Un'elevata perdita di ritorno (basso VSWR) minimizza le riflessioni.
Caratteristiche fisiche e operative	Gestione della potenza	La potenza RF massima (in watt) che il balun può gestire senza degrado delle prestazioni o danni.
	Isolamento	L'isolamento elettrico tra le porte, spesso importante per prevenire accoppiamenti indesiderati o problemi di messa a terra CC.
	Materiale del nucleo e costruzione	Determina la risposta in frequenza, la gestione della potenza e le dimensioni (ad esempio, ferrite per HF/VHF, linea di trasmissione per UHF/microonde).
	Pacchetto e ingombro	Fattore di forma fisica (montaggio superficiale, foro passante, plug-in) e dimensioni, fondamentali per il layout e l'integrazione del PCB.
Funzionalità orientate all'applicazione	Larghezza di banda	L'ampiezza della gamma di frequenza utilizzabile rispetto alla frequenza centrale. I balun a banda larga supportano applicazioni a banda larga.
	Impedenza della porta sbilanciata	Tipicamente 50Ω o 75Ω, corrispondente ai cavi coassiali standard e alle interfacce degli strumenti.
	Impedenza della porta bilanciata	L'impedenza risultante sul lato bilanciato (ad esempio, da 50Ω a 100Ω per un balun 1:1 con ingresso sbilanciato da 50Ω).
	Robustezza e ambiente	Resistenza a temperatura, umidità, vibrazioni e altri fattori ambientali, spesso secondo gli standard MIL-STD.
