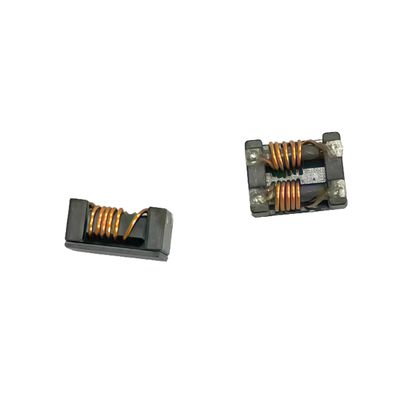

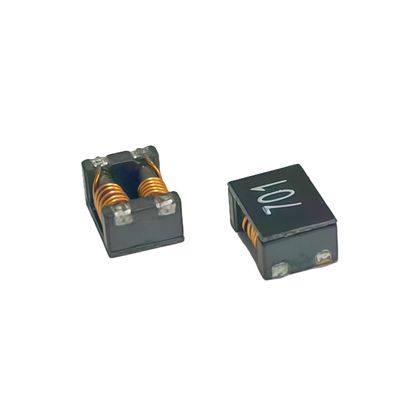

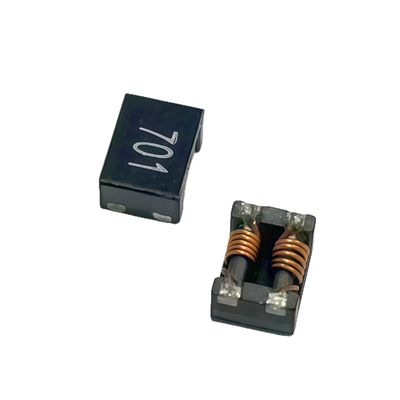

Induttore a filtro piatto SMD a modo comune, induttore di filtro a montaggio superficiale

1. Descrizione del prodotto

L'induttore a filtro piatto compatto SMD a modo comune è un componente elettronico passivo a montaggio superficiale utilizzato principalmente per sopprimere le interferenze elettromagnetiche (EMI) e le interferenze a radiofrequenza (RFI) ad alta frequenza nei circuiti. La sua funzione principale è quella di condurre il segnale utile desiderato (segnale in modo differenziale) attenuando e filtrando efficacemente il rumore indesiderato condiviso tra i due conduttori (rumore in modo comune). Grazie alla sua struttura piatta e miniaturizzata del pacchetto SMD, è altamente adatto per progetti PCB moderni ad alta densità con spazio limitato. Ampiamente utilizzato in alimentatori switching, cavi dati (ad es. USB), apparecchiature di comunicazione, elettronica automobilistica e vari prodotti elettronici di consumo, funge da componente critico per migliorare la compatibilità elettromagnetica (EMC) e la stabilità del sistema.

Analisi delle caratteristiche principali:

Funzione: filtra le interferenze elettromagnetiche in modo comune per migliorare la compatibilità elettromagnetica (EMC).

Struttura: dispositivo a montaggio superficiale (SMD) con un design piatto e miniaturizzato che consente di risparmiare spazio sul PCB.

Applicazioni: soppressione del rumore in alimentatori, cavi dati, comunicazioni, elettronica automobilistica e altri settori.

1. Soppressione del rumore in modo comune (funzione principale)

Problema: nei circuiti di commutazione ad alta velocità o ad alta corrente (come alimentatori switching e linee di trasmissione dati), due conduttori (ad es. linee di alimentazione, USB D+ e D-) generano simultaneamente rumore indesiderato ad alta frequenza con ampiezza e fase identiche, noto come “rumore in modo comune.” Questo rumore è una fonte primaria di interferenze elettromagnetiche (EMI), che porta a prestazioni del sistema degradate o interferenze con altri dispositivi.

Soluzione: gli induttori a modo comune presentano un'elevata impedenza al rumore in modo comune. Quando le correnti di rumore in modo comune li attraversano, i campi magnetici di entrambi gli avvolgimenti si combinano in fase, generando una reattanza induttiva significativa. Questa reattanza ostruisce, riflette e assorbe l'energia del rumore, convertendola in calore dissipato. Ciò sopprime efficacemente la trasmissione del rumore in modo comune nei circuiti o la sua emissione nell'ambiente esterno.

2. Abilitazione del passaggio senza perdite dei segnali differenziali

Per i segnali differenziali utili che richiedono la trasmissione (ovvero segnali con ampiezza uguale ma fase opposta su due fili, come i segnali dati), i campi magnetici generati internamente si annullano a vicenda, presentando una reattanza induttiva estremamente bassa (quasi in cortocircuito). Di conseguenza, i segnali differenziali passano con un'attenuazione minima.

3. Ottenimento della conformità alla compatibilità elettromagnetica (EMC)

Attraverso l'azione di filtraggio sopra menzionata, riduce significativamente le radiazioni elettromagnetiche emesse dalle apparecchiature migliorando al contempo l'immunità del dispositivo alle interferenze esterne. Questo è fondamentale affinché i prodotti superino le rigorose certificazioni EMC come FCC e CE.

4. Protezione dei circuiti sensibili

Impedisce alle interferenze ad alta frequenza esterne o al rumore di sovratensione sulle linee di alimentazione di entrare nei circuiti sensibili a valle (come CPU, sensori, chip di comunicazione), migliorando così la stabilità e l'affidabilità del sistema.

In sintesi, la sua funzione assomiglia a quella di un “vigile urbano intelligente”:

Per il rumore in modo comune (i disturbatori): intercetta e blocca saldamente il passaggio.

Per i segnali in modo differenziale (traffico legittimo):

Mantiene percorsi chiari e consente un passaggio rapido.

Grazie alla sua tecnologia a montaggio superficiale (SMD) e al pacchetto compatto e a basso profilo, esegue in modo efficiente queste funzioni in spazi estremamente limitati. Questo lo rende un componente di filtraggio indispensabile nei moderni dispositivi elettronici miniaturizzati ad alta densità.
