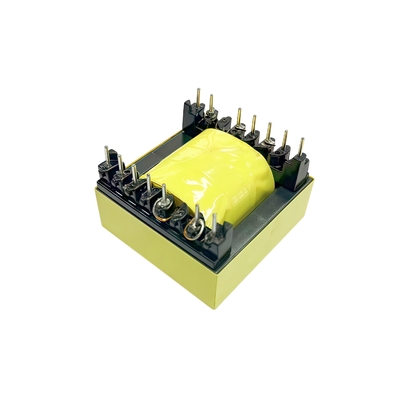

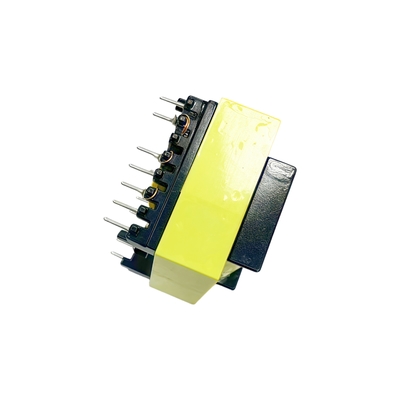

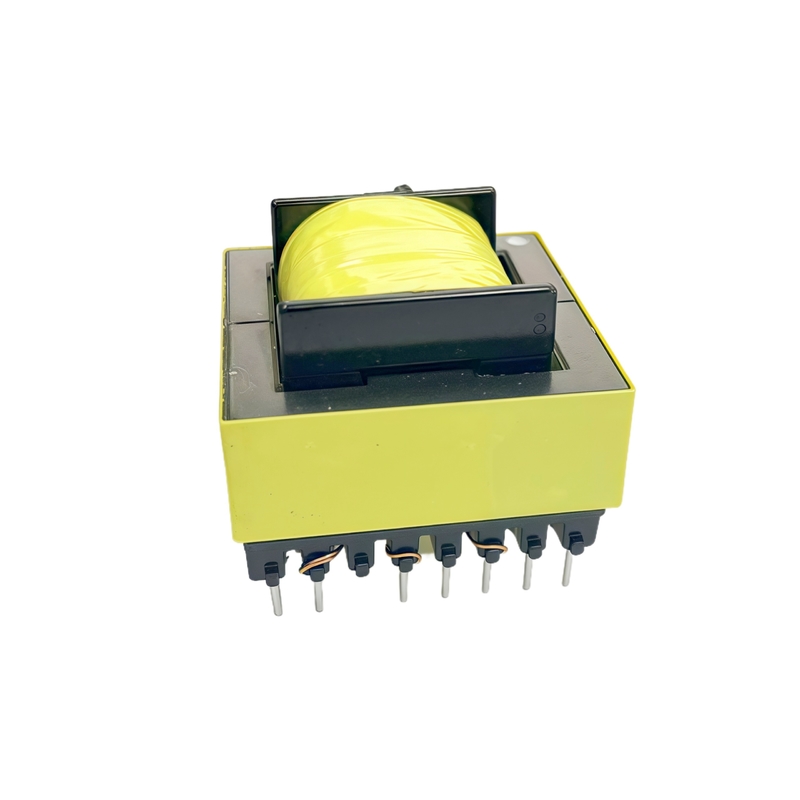

Design E42/21/15 Bobine orizzontali in ferrite per trasformatore ad alta frequenza

1. Descrizione del prodotto

Il telaio centrale orizzontale E42/21/15 è un componente principale progettato per trasformatori di alimentazione a commutazione ad alta frequenza. La sua struttura "orizzontale" posiziona il nucleo magnetico orizzontalmente, riducendo efficacemente l'altezza complessiva e facilitando la disposizione dei dispositivi ultrasottili e compatti. Stampato ad iniezione di precisione con materiali ignifughi ad alta temperatura (ad esempio PBT, PET), questo telaio offre eccezionale forza di isolamento, rigidità meccanica e resistenza allo shock termico della saldatura. Dotato di ampie fessure di avvolgimento e di una spaziatura tra i pin ben progettata (ad esempio 15 mm), facilita l'avvolgimento parallelo multifilo automatizzato o le operazioni di filo a triplo isolamento rispettando rigorosi standard di sicurezza (ad esempio UL, CE) per la distanza superficiale e l'isolamento elettrico. Ciò lo rende la scelta ideale per migliorare la densità di potenza e l'affidabilità nelle apparecchiature di conversione di potenza ad alta frequenza.

Il trasformatore ad alta frequenza E42/21/15 è un componente magnetico di potenza critico costruito attorno a un nucleo di ferrite E42/21/15. La sua funzione principale è quella di ottenere un'efficiente conversione e trasmissione dell'energia elettrica fornendo al contempo un isolamento elettrico sicuro. Le caratteristiche principali includono:

Trasmissione di energia e conversione di potenza: questa è la sua funzione principale. Negli alimentatori switching ad alta frequenza (ad esempio SMPS), utilizza l'induzione elettromagnetica per trasmettere in modo efficiente la potenza CC o CA in ingresso al lato di uscita tramite un campo magnetico alternato ad alta frequenza, convertendola ai livelli di tensione e corrente richiesti. Il suo design consente di gestire potenze nominali che vanno da decine a centinaia di watt.

1. Conversione di tensione: alterando il rapporto spire tra gli avvolgimenti primari e secondari, il trasformatore può aumentare, diminuire o isolare la tensione di uscita per soddisfare i requisiti di tensione specifici dei circuiti o dei carichi a valle.

2. Isolamento elettrico: stabilisce una robusta barriera di isolamento elettrico tra i circuiti di ingresso (primario) e di uscita (secondario). Questa caratteristica di sicurezza fondamentale:

Previene l'accoppiamento del potenziale CC, garantendo potenziali di terra indipendenti tra ingresso e uscita.

Elimina le interferenze di modo comune, migliorando le prestazioni di compatibilità elettromagnetica (EMC) del sistema.

3. Corrispondenza di impedenza: in alcune applicazioni (come circuiti di comunicazione o di potenza RF), i trasformatori vengono utilizzati per ottenere la corrispondenza di impedenza tra la sorgente del segnale e il carico, garantendo il massimo trasferimento di potenza.

4. Uscita multi-avvolgimento: un singolo trasformatore E42/21/15 può integrare più avvolgimenti secondari, generando contemporaneamente diverse tensioni di uscita isolate con specifiche diverse da un ingresso. Ad esempio, può fornire alimentatori da +12 V, +5 V e -5 V per circuiti di controllo, circuiti di pilotaggio e carichi principali all'interno di un sistema.

5. Soppressione delle interferenze di modo comune (opzionale): incorporando avvolgimenti schermati o tecniche di avvolgimento specializzate, sopprime efficacemente il rumore di modo comune ad alta frequenza, riducendo l'inquinamento della rete e le radiazioni esterne.

Aree di applicazione tipiche:

Grazie alle sue eccellenti caratteristiche ad alta frequenza e alla capacità di gestione della potenza, il trasformatore ad alta frequenza E42/21/15 è ampiamente utilizzato in:

-- Alimentatori a commutazione (SMPS): alimentatori per server, alimentatori industriali, alimentatori per comunicazioni.

-- Settore New Energy: convertitori DC-DC per inverter fotovoltaici e sistemi di accumulo dell'energia (ESS).

-- Elettronica di consumo di fascia alta: adattatori ad alta potenza, stazioni di ricarica, alimentatori per driver LED.

-- Attrezzature industriali: convertitori di frequenza, azionamenti di motori, apparecchiature di saldatura.

In sintesi, il trasformatore ad alta frequenza E42/21/15 funge da pietra angolare funzionale per ottenere una conversione e una gestione della potenza efficienti, sicure e compatte nei moderni dispositivi elettronici di potenza
