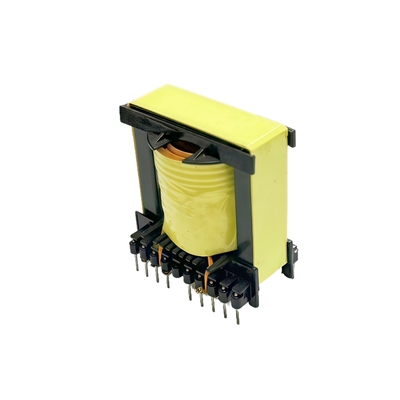

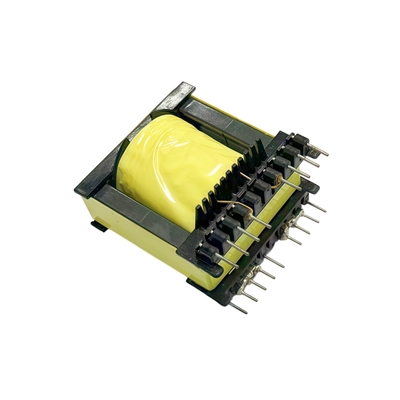

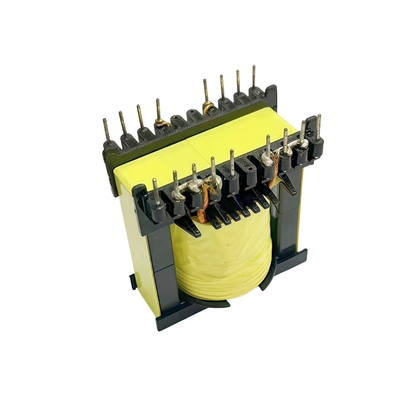

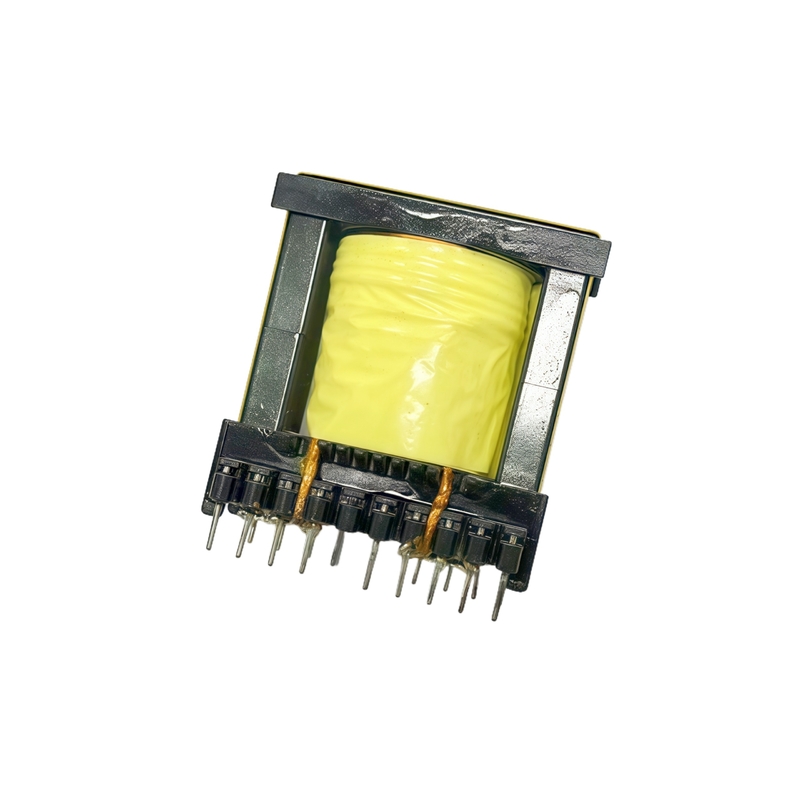

ETD49 Modalità di commutazione Fornitore di alimentazione Trasformatore verticale ad alta frequenza ad alta potenza

1Descrizione del prodotto

Il trasformatore a inserimento diretto verticale ad alta potenza ad alta frequenza a nucleo magnetico ETD49 è un componente centrale specificamente progettato per alimentatori di commutazione efficienti e ad alta densità di potenza.Adotta il classico nucleo di ferrite ETD49 (trapezoidale tipo E), che ha un'eccellente efficienza del circuito magnetico e caratteristiche di bassa induttanza di perdita,ed è particolarmente adatto per ambienti di lavoro ad alta frequenza (di solito da decine di kHz a centinaia di kHz)Il design di imballaggio Vertical Straight Plug facilita l'assemblaggio automatico delle schede PCB e consente di risparmiare efficacemente spazio sulle schede di circuito.Questo trasformatore può gestire potenze elevate che vanno da centinaia di watt a chilovatt, ed è ampiamente utilizzato in settori quali apparecchiature di comunicazione, alimentatori industriali, conversione di nuova energia e alimentatori per server di fascia alta,raggiungere una combinazione perfetta di trasmissione di energia ad alta efficienza e dimensioni compatte.

Queste sono le cinque caratteristiche fondamentali del trasformatore a inserimento diretto verticale ad alta frequenza ad alta potenza ETD49:
1. * * Alta efficienza e capacità di trasmissione ad alta potenza * *: utilizzando il nucleo di ferrite ETD49, ha una grande area di sezione trasversale efficace (Ae) e volume, grande capacità di flusso magnetico,eccellenti prestazioni di dissipazione del calore, e può trasportare in modo stabile una potenza elevata che va da centinaia di watt a chilovatt, soddisfacendo le esigenze di alimentazione elettrica ad alta potenza di grado industriale.

2. * * Eccellenti caratteristiche ad alta frequenza * *: progettato appositamente per frequenze di commutazione ad alta frequenza (di solito da decine di kHz a centinaia di kHz),utilizzando materiali ferritici ad alta frequenza a bassa perdita, può ridurre significativamente la perdita di nucleo magnetico (perdita di ferro), ridurre la generazione di calore e migliorare l'efficienza di conversione dell'intero sistema di alimentazione.

3. * * Bassa induttanza di fuga e elevata efficienza magnetica * *:La struttura circolare del pilastro centrale del nucleo magnetico ETD (Economic Transformer Design) consente di avvolgere l'avvolgimento più strettamente e uniformemente, riducendo efficacemente l'induttanza delle perdite, che non solo migliora l'efficienza della trasmissione dell'energia, ma riduce anche lo stress di tensione sul tubo di commutazione,rendere il funzionamento del sistema più stabile e affidabile.

4. * * Vertical Straight Plug consente di risparmiare spazio * *: la progettazione della spina di spina verticale dritta consente di installare saldamente in posizione verticale sulla scheda PCB,Risparmio di spazio della scheda e facilitazione della progettazione di prodotti di potenza ad alta densità di potenza e miniaturizzazione, ed è adatto per la produzione automatizzata di supporti di superficie SMT.

5. * * Buona gestione termica e stabilità * *: il nucleo magnetico ha una grande dimensione e una grande area di dissipazione del calore.il calore generato dalla bobina può essere condotto direttamente al foglio di rame del PCB per la dissipazione del calore attraverso i perniAllo stesso tempo, tra il nucleo magnetico e la bobina c'è uno spazio sufficiente per il flusso d'aria, garantendo la stabilità termica e l'affidabilità a lungo termine del trasformatore sotto carichi elevati.
