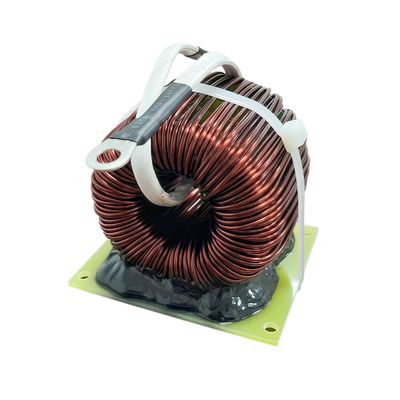

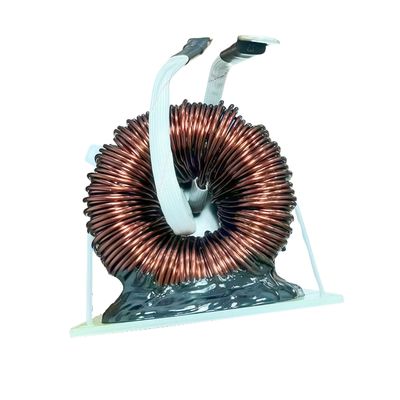

Bobina induttore toroidale grande 1mH 60A ad alta corrente 1 avvolgimento doppio anello magnetico

Marchio:	ZXY
Numero di modello:	Zxy
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	Cartucce
Condizioni di pagamento:	T/t

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Huizhou.China

Certificazione:

RoHS、ISO9001、CE

Item Weight:

2.1kg

Supplier Type:

ZXY

Shape:

Toroidal

Key Word:

common mode filter inductor

Winding:

Magnetic Ring:

Descrizione del prodotto

1mH 60A Grande bobina di induzione toroidale Alta corrente 1 avvolgimento doppio anello magnetico

1Descrizione del prodotto

Questa bobina di induzione toroidale grande personalizzata da 1mH 60A è progettata per applicazioni ad alta corrente, con una struttura a doppio anello magnetico per una maggiore efficienza e stabilità termica.Con una struttura a un'arriccia singola (un giro), riduce al minimo la resistenza a corrente continua (DCR) supportando una corrente continua di 60 A e un'induttanza di 1 mH, rendendola ideale per convertitori di potenza, inverter, sistemi di ricarica EV,e motori motori industriali**La forma toroidale riduce l'EMI e la sua costruzione resistente alle alte temperature garantisce prestazioni affidabili in ambienti difficili.Ferrite o ferro in polvere) consentono l'ottimizzazione per applicazioni a bassa perdita o ad alta saturazione.

1. * * Alta corrente e carico elevato * * - Supporta * * 60A di corrente continua * *, adatto per conversione ad alta potenza, inverter e sistemi di azionamento industriale.

2. * * struttura a doppio anello magnetico * * - ottimizza la distribuzione del circuito magnetico, riduce le perdite di corrente vorticale, migliora l'efficienza e le prestazioni di aumento della temperatura.

3. * * 1mH di alta induttanza di uscita stabile * * - mantiene la consistenza di induttanza su un ampio intervallo di frequenza e sopprime l'ondulazione di corrente.

4. * * Disegno a bassa resistenza a avvolgimento singolo * * - riduce la resistenza della corrente continua (DCR), riduce la generazione di calore e migliora l'efficienza energetica.

5. nucleo magnetico a forma di anello con basso EMI - La struttura del circuito magnetico chiuso sopprime efficacemente le interferenze elettromagnetiche ed è adatta per sistemi di alimentazione ad alta densità.

Adatto a scenari difficili come la nuova energia, i veicoli elettrici, le sorgenti di alimentazione industriali, ecc., supportando materiali di nucleo magnetici personalizzati (come ferro silicio alluminio, nanocristalli, ecc.).

2.Caratteristiche di prestazione

Parametro	Specificità	Commenti
Induttanza (L)	1 mH (± 10% o tolleranza su misura)	Misurata a 1 kHz, 0,1 V
Corrente nominale (I)RMS)	60 A (continua)	Dipende dalla temperatura
Corrente di saturazione (I)seduto)	≥ 80 A (20% di calo di induttanza)	Materiale di base dipendente
Resistenza a corrente continua (DCR)	< 0,5 mΩ (tipico)	Progettazione a bassa perdita
Frequenza di funzionamento	Fino a 100 kHz (a seconda del materiale del nucleo)	Ferrite: frequenza superiore / nucleo di polvere: corrente superiore
Materiale di base	Anello magnetico doppio (Fe-Si-Al / nanocristallino / polvere ad alto flusso)	Personalizzabile
Tipo di avvolgimento	Fabbricazione a partire da materiali di cui al capitolo 85	Effetto sulla pelle
Intervallo di temperatura	-40°C a +150°C	Classe termica H possibile
Perdite di base	Basse perdite di isteresi e di corrente vorticale	Ottimizzato per elevata efficienza
Performance dell'IME	Eccellente (la struttura toroidale riduce al minimo il flusso di perdite)	Riduzione del rumore nei circuiti

Bobina induttore toroidale grande 1mH 60A ad alta corrente 1 avvolgimento doppio anello magnetico 0
