Schede di circuiti per trasformatori di corrente ad alta frequenza SMD EF12.6 per alimentatori

Marchio:	ZXY
Numero di modello:	ZXY-EF12.6
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	scatola
Condizioni di pagamento:	T/T

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Huizhou, Cina

Certificazione:

RoHS、ISO9001、CE

Altro nome:

Trasformatore di corrente SMD

Marca:

Piccoli ordini:

Negoziabile

Tipo di bobina:

Tipo EF

Metodo di installazione:

Metodo di installazione

Numero di modello:

EF12.6

Evidenziare:

Trasformatore di corrente SMD ad alta frequenza

Trasformatore di corrente SMD EF12.6

Trasformatore di corrente ad alta frequenza

Descrizione del prodotto

SMD EF12.6 Circuiti di trasformatori ad alta frequenza per alimentatori

1Descrizione del prodotto

Le schede di circuito per trasformatori ad alta frequenza di corrente SMD EF12.6 per alimentatori sono una soluzione rivoluzionaria nelle applicazioni di alimentazione.sono incredibilmente facili da integrare in moderni, le schede di circuito a spazio limitato, che li rendono perfetti per una vasta gamma di dispositivi elettronici.trasferiscono efficientemente l'energia elettrica riducendo al minimo le perdite di energia, che è fondamentale per massimizzare l'efficienza complessiva dei sistemi di alimentazione.fornire una trasformazione di corrente stabile anche in ambienti difficiliQueste schede sono progettate con materiali di alta qualità e tecniche di produzione avanzate, garantendo prestazioni affidabili e durature.Che si tratti di elettronica di consumo su piccola scala come smartphone e tablet o di alimentatori industriali su larga scala, le schede di circuito per trasformatori ad alta frequenza SMD EF12.6 si dimostrano una scelta affidabile ed efficiente per un controllo accurato della corrente e la conversione di potenza.

1Miniaturizzazione e progettazione del montaggio superficiale
Dimensioni compatte: pacchetto SMD, molto più piccolo dei tradizionali trasformatori di corrente plug-in, adatto per il layout PCB ad alta densità.

Produzione automatizzata: può essere effettuata direttamente attraverso la saldatura SMT (surface mount technology), migliorare l'efficienza della produzione e ridurre i costi di manodopera.

2. Alta precisione e basso errore
Alta linearità: buona relazione lineare tra il segnale di uscita e la corrente di ingresso nell'intervallo di corrente nominale, intervallo di errore tipico ± 1% ~ ± 3%.

Basso differenziale di fase: progettazione ottimizzata per ridurre lo spostamento di fase, particolarmente importante per i segnali CA (come la misurazione della potenza).

3. Parametri operativi ampi
Ampia gamma di corrente: in genere supporta il rilevamento di corrente in milliampere (mA) a decine di ampere (A).

Larghezza di banda di frequenza ampia: adatta per la frequenza industriale 50/60Hz, alcuni modelli supportano alte frequenze a livello di kHz (ad esempio applicazioni di alimentazione a commutazione).

4Basso consumo energetico e elevato isolamento
Sensore passivo: si basa sul principio dell'induzione elettromagnetica e non consuma energia.

Isolamento elettrico: il lato primario (corrente misurata) e il lato secondario (segnale di uscita) sono isolati e la tensione di resistenza può raggiungere diversi kV, per garantire la sicurezza del circuito.

5. Scenari di applicazione
Misurazione dell'energia elettrica: contatori intelligenti, sistemi di monitoraggio dell'energia.

Gestione dell'alimentazione: protezione della corrente e feedback nell'alimentazione a commutazione (SMPS), inverter, UPS.

Elettronica industriale: motore, inverter, rilevamento di corrente PLC.

Elettronica di consumo: progettazione della miniaturizzazione dei caricabatterie e degli adattatori.

2.Caratteristiche di prestazione

Parametro	Specificità	Benefici
Intervallo di frequenza	10 kHz 1 MHz+	Ideale per applicazioni di commutazione ad alta velocità (SMPS, inverter)
Classificazione attuale	Fino a 20 A (configurabile)	Maniglia con carichi di corrente da moderati a elevati
Rapporto di rotazione	1:50 / 1:100 (personalizzabile)	Flessibile per diverse esigenze di rilevamento
Tensione di isolamento	2.5 kV (min)	Sicuri per circuiti ad alta tensione
Materiale di base	Ferrite ad alta permeabilità	Basse perdite, elevata efficienza ad alte frequenze
Tipo di montaggio	Dispositivo di montaggio superficiale (SMD)	Risparmio di spazio, facile assemblaggio del PCB
Temperature operative.	-40°C a +125°C	Affidabile in ambienti estremi
Accuratezza	± 1% (tipico)	Misurazione precisa della corrente
Rispetto	RoHS, REACH	Amico dell'ambiente
Applicazioni	SMPS, inverter, convertitori solari, BMS, utilizzatori pubblici industriali	Altri dispositivi per la produzione di elettronica di potenza

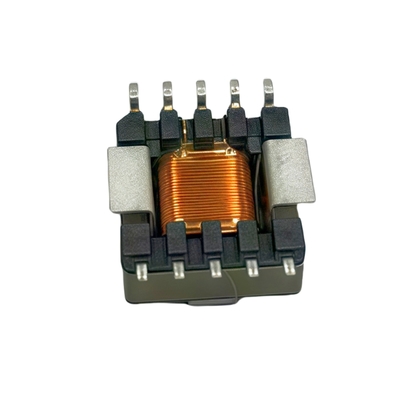

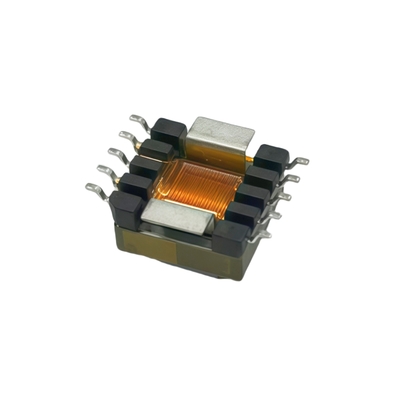

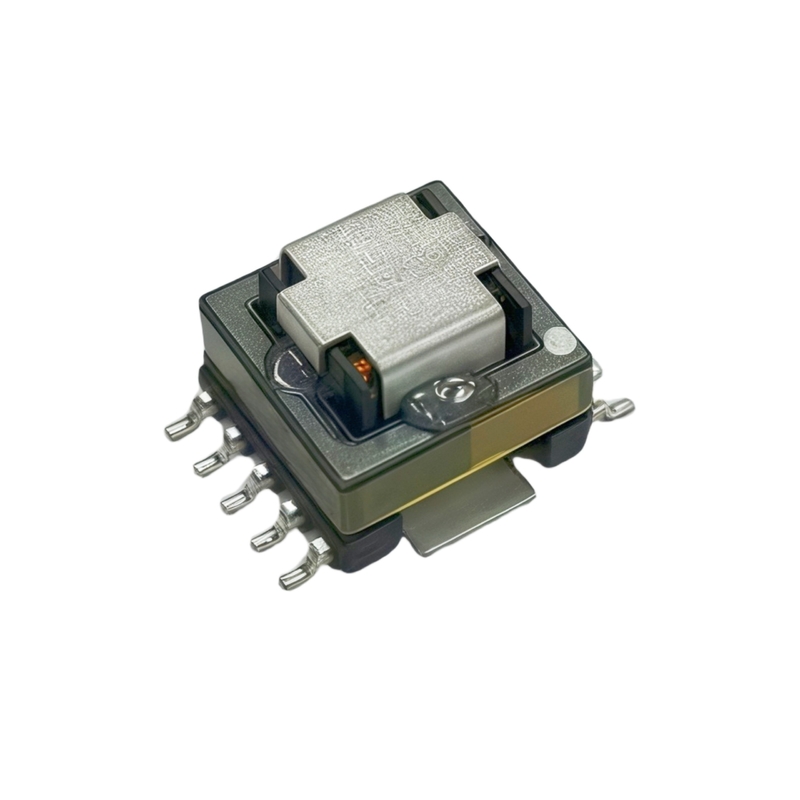

Schede di circuiti per trasformatori di corrente ad alta frequenza SMD EF12.6 per alimentatori 0
