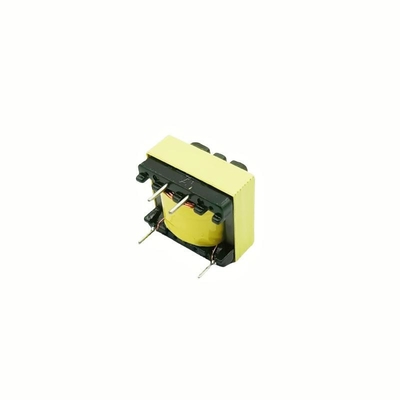

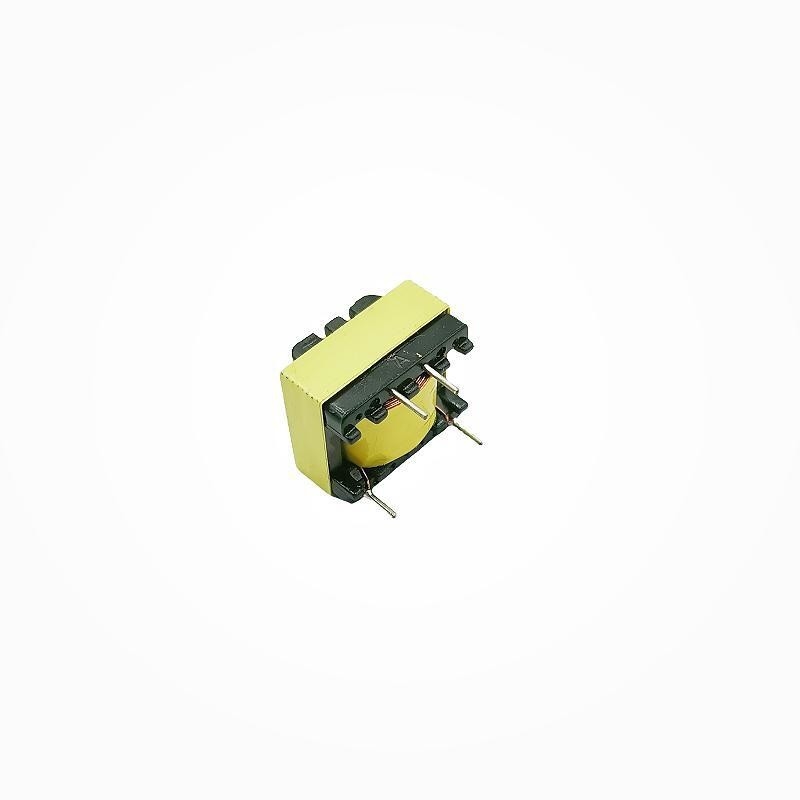

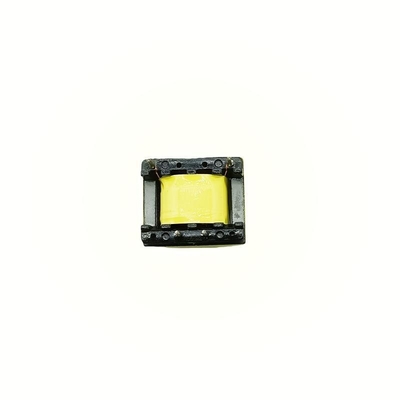

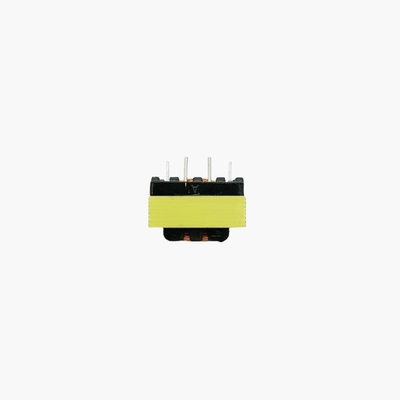

EI19 Trasformatore orizzontale a bassa frequenza a piedi duri 2+2 per il controllo industriale

1Descrizione del prodotto

Il trasformatore orizzontale a bassa frequenza EI19 è composto da molteplici parti che determinano insieme la sua struttura e la sua funzione.
Struttura e composizione:
1- nucleo magnetico: il nucleo magnetico del trasformatore orizzontale a bassa frequenza EI19 è composto da lamiere magnetiche di tipo E e I, di solito realizzate in lamiere di acciaio al silicio.Le lamiere di acciaio al silicio hanno un'elevata permeabilità magnetica e una bassa perdita di isteresiLe piastre magnetiche di tipo E e di tipo I sono staccate alternativamente per formare un circuito magnetico chiuso,fornire un buon mezzo magnetico per l'induzione elettromagnetica dei trasformatori. EI19 rappresenta la dimensione specifica del nucleo magnetico, dove "19" si riferisce generalmente alla larghezza della colonna del nucleo di 19 millimetri.Le diverse dimensioni influenzeranno i parametri di prestazione come la capacità di potenza del trasformatore.

2. Avvolgimento:
Avvolgimento primario: è la parte del trasformatore collegata all'alimentazione, di solito avvolto con filo smaltato su un lato del nucleo magnetico.Il numero di giri dell'avvolgimento primario è determinato in base alla tensione di ingresso e ai requisiti del rapporto di trasformazione del trasformatore, mentre il diametro del filo dipende dalla corrente che lo attraversa.il numero di giri nell'avvolgimento primario aumenterà di conseguenza per soddisfare i requisiti del rapporto di trasformazione.

Avvolgimento secondario: collegato al carico, anche fatto di avvolgimento di filo smaltato, possono essere progettati più avvolgimenti secondari per fornire diverse tensioni di uscita.Il numero di giri e il diametro del filo dell'avvolgimento secondario sono determinati in base ai requisiti del caricoIl numero di giri determina la grandezza della tensione di uscita, mentre il diametro del filo determina la grandezza della corrente che può essere uscita.Molti avvolgimenti secondari possono soddisfare i diversi requisiti di tensione di diversi circuiti, come fornire tensioni di funzionamento adeguate per i diversi chip e moduli dei dispositivi elettronici.

3. Scheletro: lo scheletro viene utilizzato per sostenere e fissare avvolgimenti, solitamente realizzati in materiali isolanti come la plastica.Esso fissa l'avvolgimento sul nucleo magnetico per garantire che l'avvolgimento non si sposta durante il funzionamento, e funge anche da isolante per evitare cortocircuiti tra l'avvolgimento e il nucleo magnetico, nonché tra avvolgimenti diversi.

4. Pin: Pin è la parte del trasformatore che si collega al circuito esterno, di solito fatto di materiale metallico e saldato alla parte esterna del guinzaglio.i trasformatori possono essere facilmente collegati a schede di circuiti stampati (PCB) o ad altri circuiti per ottenere la trasmissione di energia elettrica e segnali.

2.Funzione

1. conversione di tensione: questa è una delle funzioni principali del trasformatore orizzontale a bassa frequenza EI19.quando la corrente alternata passa attraverso l'avvolgimento primario, un campo magnetico alternato viene generato nel nucleo magnetico, che è accoppiato al avvolgimento secondario attraverso il nucleo magnetico,inducendo così una tensione corrispondente nell'avvolgimento secondario. Regolando il rapporto di rotazione dell'avvolgimento primario e dell'avvolgimento secondario, si possono ottenere diverse trasformazioni di tensione per aumentare o diminuire la tensione di ingresso alla tensione di uscita desiderata,di potenza inferiore o uguale a 50 W.

2Isolamento elettrico: il trasformatore orizzontale a bassa frequenza EI19 può ottenere l'isolamento elettrico tra i circuiti primari e secondari.A causa della mancanza di una connessione elettrica diretta tra gli avvolgimenti primari e secondari, l'energia viene trasmessa solo attraverso un accoppiamento magnetico, impedendo efficacemente interferenze elettriche, sovratensioni e altri problemi nel circuito primario di influenzare il circuito secondario,migliorando così la sicurezza e l'affidabilità del circuitoQuesta funzione è particolarmente importante in situazioni in cui è necessario un isolamento elettrico, come ad esempio apparecchiature mediche, apparecchiature di controllo industriali, ecc.

3Trasmissione di potenza: può trasferire la potenza dell'alimentazione al carico.Trasformatori che trasferiscono l'energia elettrica dall'avvolgimento primario all'avvolgimento secondario mediante induzione elettromagnetica, fornendo la potenza necessaria per il carico. Progettando ragionevolmente i parametri quali il diametro del filo e il numero di giri dell'avvolgimento,può garantire che il trasformatore abbia un'elevata efficienza nella trasmissione di potenza e ridurre le perdite di energia.

4. funzione di filtraggio: in alcuni circuiti, il trasformatore orizzontale a bassa frequenza EI19 può svolgere anche un certo ruolo di filtraggio.ha un'elevata impedenza per componenti ad alta frequenza nei segnali CA, che può sopprimere i segnali di rumore e interferenze ad alta frequenza, rendendo così la tensione di uscita più stabile e pura e fornendo un ambiente di lavoro migliore per il carico.
