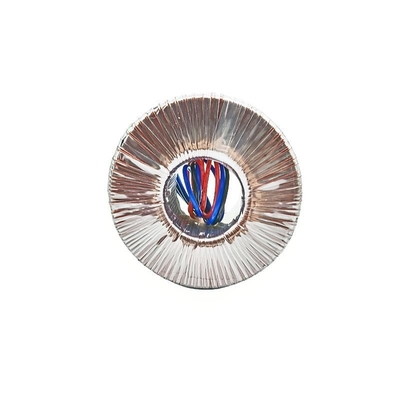

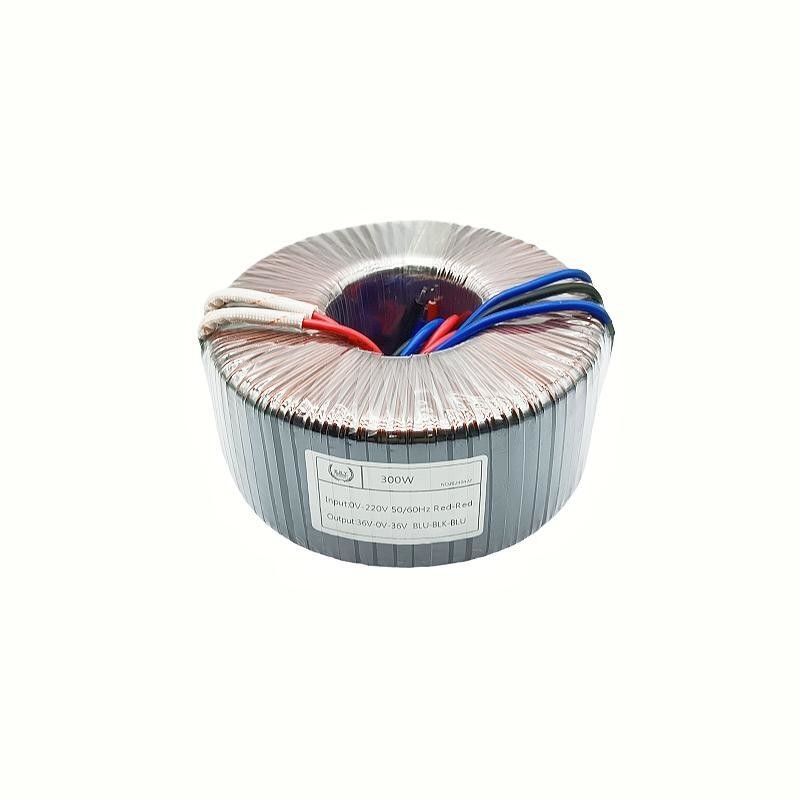

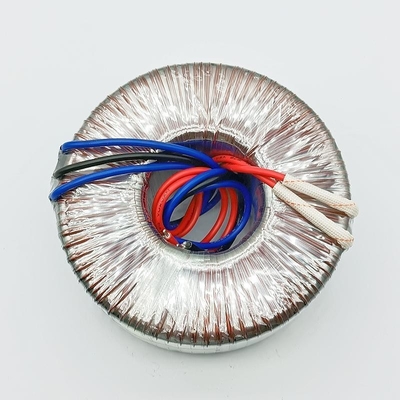

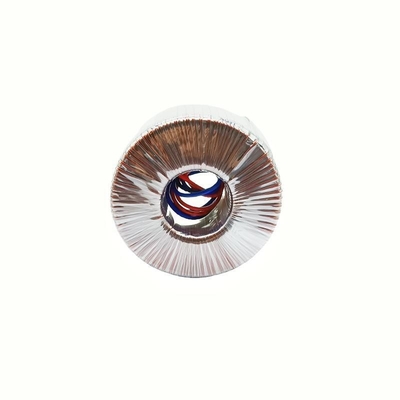

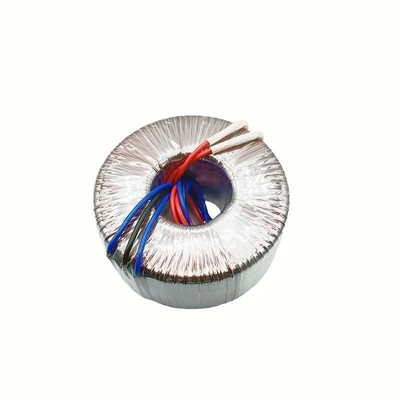

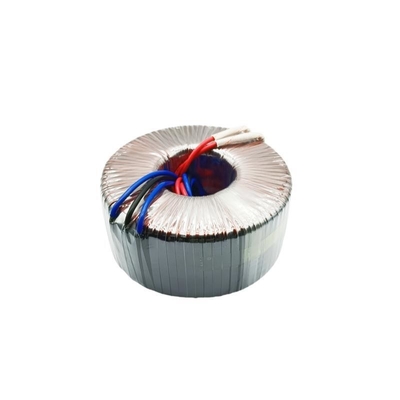

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio

Marchio:	ZXY
Numero di modello:	ZXY-300W
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	100 pezzi / cartone
Condizioni di pagamento:	T/T, PayPal

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen, Cina

Certificazione:

RoHS,ISO9001,CE

Frequenza:

50 / 60HZ

Numero della bobina:

Autotrasformatore

Fase:

Non sposato

Caratteristica:

Filo di rame puro

Utilizzatori:

Amplificatore audio

Dimensione:

Personalizzato

Voltaggio:

Personalizzabile

Tolleranza:

± 20%

Capacità di alimentazione:

2000K-pcs/month

Evidenziare:

trasformatore toroidale a bassa frequenza personalizzato

amplificatori audio trasformatore toroidale personalizzato

300W Trasformatore toroidale personalizzato

Descrizione del prodotto

Trasformatore toroidale a filo di rame puro 300W personalizzato trasformatore a bassa frequenza per amplificatori audio

1.Apparecchiature audio

Tra i prodotti del trasformatore toroidale di questa fabbrica, ci sono prima di tutto prodotti che sono ben noti nelle apparecchiature audio,come prodotti ad alte prestazioni che possono essere utilizzati come trasformatori di potenza negli amplificatori hi-fi ad alta potenza di classe 3 e nei trasformatori di potenza per apparecchiature audio di media e piccola potenzaI trasformatori toroidali possono essere utilizzati per potenze da 6VA a 1000VA.

2.Vantaggi del prodotto

Il nucleo del trasformatore toroidale è costituito da lamiere di acciaio di silicio laminate a freddo di alta qualità (generalmente con uno spessore inferiore a 0,35 mm), laminate senza soluzione di continuità,che rende le sue prestazioni di base migliori rispetto al tradizionale nucleo laminatoLa bobina del trasformatore toroidale è arrotolata uniformemente sul nucleo di ferro.e la direzione delle linee del campo magnetico generate dalla bobina coincide quasi completamente con il circuito magnetico del nucleo di ferroRispetto al tipo stratificato, l'energia di eccitazione e la perdita di nucleo si riducono del 25%, il che comporta la seguente serie di vantaggi:

1) Il nucleo di ferro ad elevata efficienza elettrica non presenta alcuna lacuna d'aria, il coefficiente di impilazione può raggiungere il 95% o più, la permeabilità magnetica del nucleo può essere di 1,5 ~ 1.8T (il nucleo stratificato può essere solo 1.2~1.4T), l'efficienza elettrica può raggiungere il 95% o più, senza carico.

2) Piccole dimensioni e leggerezza: i trasformatori toroidei possono ridurre del 50% il peso rispetto ai trasformatori laminati.il trasformatore toroidale può facilmente cambiare il rapporto della lunghezza, larghezza e altezza del nucleo, e può essere progettato per soddisfare i requisiti.

3) Minore vibrazione e rumore, il nucleo di ferro non ha un vuoto d'aria, il che può ridurre la perdita di ferro.

3.Parametri di forma

Potenza di carico totale	Volume del prodotto	Piastra di montaggio	Distanza tra le fori	Dimensione dei pori	Peso
20W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53 kg
40W ((MAX)	904145 mm	90*90 mm	80*80 mm	5*8 mm	0.53 kg
50W ((MAX)	954145 mm	90*90 mm	80*80 mm	5*8 mm	1.1 kg
70W ((MAX)	1004045 mm	90*90 mm	80*80 mm	5*8 mm	1.3 kg
90W ((MAX)	1034043 mm	100*100 mm	90*90 mm	5*8 mm	1.47 kg
120W ((MAX)	1004145 mm	90*90 mm	80*80 mm	5*8 mm	1.50 kg
150W ((MAX)	983851 mm	90*90 mm	80*80 mm	5*8 mm	20,05 kg
200W ((MAX)	1104553 mm	100*100 mm	90*90 mm	5*8 mm	2.23 kg
240W ((MAX)	1134754 mm	120*120 mm	110*110 mm	5*8 mm	2.5 kg
300W ((MAX)	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400W ((MAX)	1344666 mm	120*120 mm	110*110 mm	5*8 mm	4.1 kg
500W ((MAX)	1335163 mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
1000W ((MAX)	1655279 mm	160*160 mm	150*150 mm	5*8 mm	8.2 kg
1200W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	11.5 kg

4. Caratteristiche elettriche

Potenza di carico totale	Voltaggio di ingresso	Frequenza	Nessuna tensione di carico	Corrente di carico totale	Nessuna perdita di ferro da carico	Test Hi-Pot	Resistenza all'isolamento
20W ((MAX)	AC220V± 10%	50 Hz/60 Hz	AC12.0V±2%	1.66A ((MAX)	< 0,9 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
40W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.5V±2%	3.3A ((MAX)	< 2,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
50W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V ± 2%	5.0A ((MAX)	< 2,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
70W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V±2%	5.0A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
90W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
120W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
150W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC22V±2%	6.8A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
240W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24±2%	10A ((MAX)	< 4,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
300W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24,5±2%	12.5A ((MAX)	< 5,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
400W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC70,5±2%	5.7A ((MAX)	< 6,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
500W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC36±2%	13.9A ((MAX)	< 4,5 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1000W ((MAX)	AC240V ± 10%	50 Hz/60 Hz	AC36,5±2%	27.5A ((MAX)	< 10 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC45+36V±2%	13.3+16.6A ((MAX)	< 12W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1500W ((MAX)	AC415V ± 10%	50 Hz/60 Hz	AC48V±2%	31.2A ((MAX)	< 20 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 0

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 2

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 3

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 4

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 5

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 6

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 7

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 8

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 9

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 10

Trasformatore toroidale a filo di rame puro a 300 W, a bassa frequenza, per amplificatori audio 11

Domande frequenti

1Chi siamo?
Siamo basati a Guangdong, Cina, a partire dal 2011, vendiamo in Nord America ((40.00%), Sud-Est asiatico ((30.00%), Sud America ((10.00%),

L'Europa occidentale, il Medio Oriente, ci sono circa 51-100 persone nel nostro ufficio.

2Come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.

3Cosa puoi comprare da noi?
Trasformatori toroidali, trasformatori audio, trasformatori ad alta/bassa frequenza, induttori di potenza, bobine di ricarica wireless.

4Perché dovresti acquistare da noi e non da altri fornitori?
TEAM: team di ingegneri indipendenti, per controllare i disegni, fornire un preventivo, scrivere il processo di lavorazione, guidare la produzione.

OEM: Tecnologia di produzione avanzata, accetta la personalizzazione OEM.

CONSIGLIO: Dipartimento PMC indipendente per elaborare il piano di produzione e gestire la consegna.
