Monte PCB 2207 Trasformatore audio permalloy 600: 600 10K: 10K 10K: 600

Marchio:	ZXY
Numero di modello:	ZXY-2207
MOQ:	Negoziabile
prezzo:	Negoziabile
Dettagli dell' imballaggio:	1000 pezzi/confezione: 380 mm325 mm345 mm
Condizioni di pagamento:	T/T paypal xtransfer

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine:

Shenzhen Guangdong, Cina

Certificazione:

Parole chiave:

PCB Mount 2207 Trasformatore audio permalloy

Materiale:

Permalloy

Caratteristiche della frequenza:

Frequenza bassa

Fabbricazione a partire da:

2.5~50000

Modulo a prova di umidità:

impregnazione

Rapporto di tensione:

Numero di modello:

10k: 10k: 10k:600,600:10k,600:600-1+1:1+1,600:600

Parametro elettrico:

Capacità di alimentazione:

1000K-pcs/mese

Evidenziare:

con una tensione di potenza non superiore a 50 kVA

Trasformatori di isolamento audio in lega di nichel da 12 V

Descrizione del prodotto

PCB Mount 2207 Permalloy Audio Transformer 600:600 10K:10K 10K:600

1Descrizione del prodotto

Il PCB Mount 2207 Permalloy Audio Transformer è un componente specializzato progettato per applicazioni audio.Con un nucleo in permalloy, offre eccellenti proprietà magnetiche, come alta permeabilità magnetica e bassa isteresi magnetica.Questo gli consente di trasmettere efficacemente segnali audio con minime distorsioni, garantendo una riproduzione del suono di alta qualità.Il design del supporto PCB consente una facile integrazione su schede di circuito stampato, rendendolo conveniente per l'uso in vari dispositivi elettronici audio, come amplificatori, mixer,e unità di elaborazione audio.Può isolare efficacemente i circuiti, abbinare le impedanze e bilanciare o squilibrare i segnali audio, svolgendo un ruolo cruciale nell'ottimizzare le prestazioni audio e migliorare l'esperienza audio complessiva.

- No	Articolo di prova	Terminale di prova	Limitazione	Condizione di prova	Strumento di prova
1	Induttanza	1 - 3	100 H MIN	100 Hz 03V PARALLELLO	CD1063
1	Induttanza	4-6	6.0H MIN	100 Hz 0,3 V PARALLELLO	CD1063
2	DCR	4-6	558 OHM+15%	25C	CD1063
3	Impedanza	1 - 3	40 OHM土15%	25C	CD1063
4	RACIONE di rotazione	1-3,4-6	600 OHM	1-2,1KHZ, 10K, carico OHM	CH3250
5	PRI-SEC	1-3,4-6	41 + 2%	10KHZ 1V	CH3250

2. Caratteristiche

Aspetto	Caratteristiche di PCB Mount 2207 Permalloy Audio Transformer
Struttura	-PCB - Disegno del montaggio: progettato specificamente per il montaggio di schede di circuiti stampati.Questo disegno è molto adatto per i moderni, dispositivi audio miniaturizzati, che facilitano una progettazione di circuiti più snella ed efficiente in termini di spazio.
Struttura	-Core in permalloy: utilizza un nucleo in permalloy, che ha una struttura fisica unica ottimizzata per un efficiente trasferimento di flusso magnetico.La struttura magnetica dei granelli fini della permalloy contribuisce alle sue eccellenti proprietà magnetiche nelle applicazioni audio-frequenza.
Prestazioni elettriche	-Alta permeabilità magnetica: Permalloy offre una permeabilità magnetica estremamente elevata. Nella gamma di frequenze audio (20Hz - 20kHz), questo consente un efficiente accoppiamento magnetico, riducendo al minimo le perdite di energia durante il trasferimento del segnale.Come risultato, è in grado di trasmettere con precisione sia bassi di bassa frequenza che segnali di alto livello di alta frequenza con attenuazione minima, garantendo una risposta a frequenza piatta su tutto lo spettro audio.
	-Basse perdite di isteresiQuesto significa che quando il campo magnetico nel nucleo si alterna con il segnale audio, viene sprecata meno energia per invertire la magnetizzazione del nucleo.Di conseguenza, il segnale audio subisce meno distorsione, portando a una riproduzione del suono ad alta fedeltà.
	-Basso turbinio - Perdite correntiIl nucleo di permalloy, insieme alle tecniche di avvolgimento adeguate, aiuta a ridurre le perdite di corrente eddy.il trasformatore può funzionare in modo più efficiente, specialmente durante l' uso prolungato di apparecchiature audio.
Funzione	-Isolamento del segnale audio: Isola efficacemente le diverse parti del circuito audio. Questo isolamento impedisce che le interferenze elettriche da una sezione del circuito influenzino altre,garantire un segnale audio pulito e puroAd esempio, può separare gli stadi di ingresso e di uscita di un amplificatore audio, proteggendo l'ingresso sensibile da potenziali rumori o interferenze dallo stadio di uscita ad alta potenza.
	-Corrispondenza di impedenzaLa corretta corrispondenza di impedenza è cruciale per massimizzare il trasferimento di potenza tra i dispositivi,come tra un microfono e un pre-amplificatore o tra un amplificatore e un altoparlante. Regolando il rapporto di rotazione delle avvolgimenti del trasformatore, può trasformare l'impedenza in un valore ottimale per un trasferimento efficiente del segnale.
	-Conversione equilibrata/non equilibrata: è in grado di convertire tra segnali audio bilanciati e sbilanciati.Il trasformatore consente l'integrazione senza soluzione di continuità di diversi tipi di apparecchiature, migliorando la flessibilità e la compatibilità dei sistemi audio.

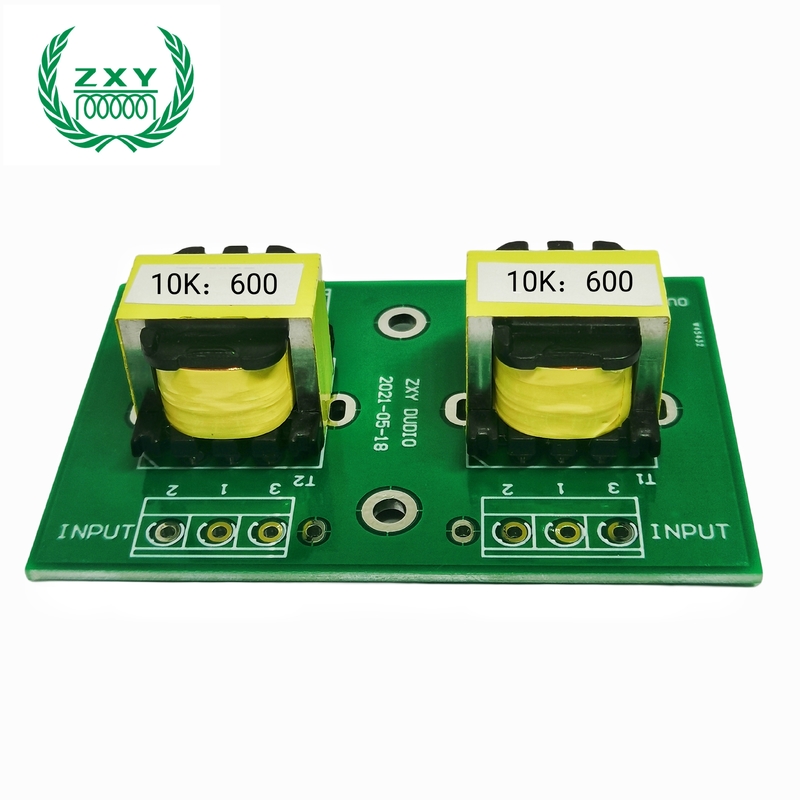

Monte PCB 2207 Trasformatore audio permalloy 600: 600 10K: 10K 10K: 600 0

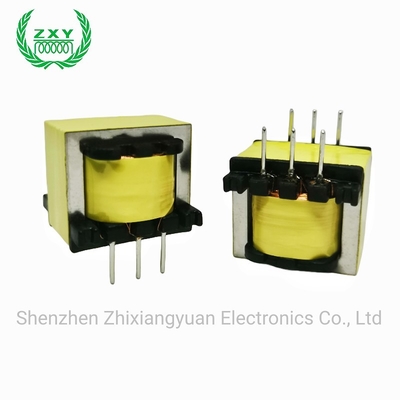

Monte PCB 2207 Trasformatore audio permalloy 600: 600 10K: 10K 10K: 600 1
