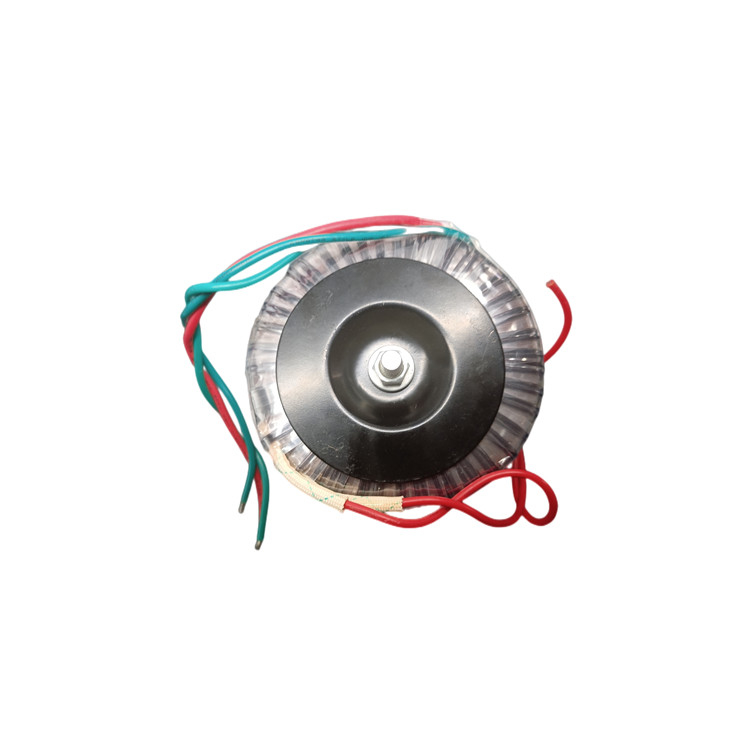

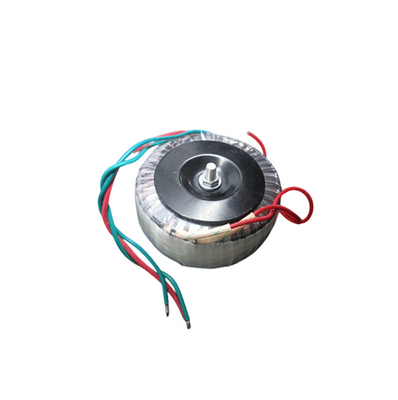

Input 110V 220V 230V Output 12V 24V 55V 1000VA Trasformatore audio toroidale



1Descrizione del prodotto

Il trasformatore toroidale audio è un grande tipo di trasformatore elettronico e è stato ampiamente utilizzato in elettrodomestici e altre apparecchiature elettroniche con elevati requisiti tecnici.Il suo uso principale è come trasformatore di potenza e trasformatore di isolamentoI trasformatori toroidali hanno una serie completa all'estero e sono ampiamente utilizzati in computer, apparecchiature mediche, telecomunicazioni, strumenti e illuminazione.I trasformatori toroidali cinesi sono cresciuti dal nulla negli ultimi dieci anni.Oltre a soddisfare la domanda interna cinese, sono anche esportati in grandi quantità.La Cina è utilizzata principalmente nelle apparecchiature audio e nelle apparecchiature di controllo automatico per elettrodomestici, così come l'illuminazione delle lampade al quarzo e così via.

2.Classificazione:

1. Prodotti di trasformatori di potenza standard:

La capacità della serie è di 8~1500VA, con una piccola velocità di regolazione della tensione, e l'aumento della temperatura a pieno carico è di soli 40°C, consentendo un funzionamento a breve termine con sovraccarico,che è adatto ad applicazioni con elevati requisiti. gli avvolgimenti primari e secondari sono isolati con pellicola di poliestere di grado B (130°C),e sono necessari almeno tre strati di nastro isolante per resistere alla prova di tensione di 4000 V CA per 1 minuto.

2. Prodotti di trasformatori di potenza economici

La capacità della serie è di 501500VA. Sulla base della garanzia delle prestazioni, ci sforziamo di ridurre i costi. È adatto per il funzionamento continuo senza sovraccarico.L'aumento della temperatura di funzionamento è di 60°C, e il grado del materiale isolante è A (105°C).

3Prodotti per trasformatori di isolamento

Il trasformatore di isolamento si concentra sulle sue prestazioni di isolamento.Il materiale primario e il materiale secondario sono avvolti da almeno 4 strati di pellicola di poliestere isolante di classe B, e la tensione di rottura è superiore a 4000V. Tutti i condotti primari devono essere fili a doppio isolamento.

4Trasformatori di isolamento medico

Oltre a soddisfare i requisiti di cui sopra, il trasformatore di isolamento per uso medico deve anche soddisfare la norma UL544, vale a dire:gli avvolgimenti primari e secondari devono essere protetti termicamente, e la distanza tra l'avvolgimento e lo scudo di rame a terra deve essere superiore a 13 mm.

3.Applicazione:

1. attrezzature audio

Tra i prodotti del trasformatore toroidale di questa fabbrica, ci sono in primo luogo prodotti ben noti nel settore delle apparecchiature audio.Come i prodotti ad alte prestazioni che possono essere utilizzati come trasformatori di potenza negli amplificatori hi-fi di alta potenza di classe 3 e nei trasformatori di potenza per apparecchiature audio di media e piccola potenzaI trasformatori toroidali di alta qualità possono essere utilizzati per potenze da 6VA a 1000VA.

2Controllo elettrico

Un trasformatore ad alta precisione e stabilità realizzato con un trasformatore toroidale.Nuovi materiali magnetici ad alte prestazioni quali i materiali magnetici molli permalloy, materiali amorfi o leghe nanocristalline possono essere utilizzati come nuclei magnetici, con precisi strumenti intelligenti e metodi di prova speciali.Può garantire parametri accurati del trasformatore e prestazioni completamente coerenti.

3. attrezzature mediche

Trasformatori toroidali appositamente progettati e fabbricati per apparecchiature mediche.Inoltre rafforza la resistenza elettrica e migliora le prestazioni termiche antiumiditàÈ inoltre necessario aggiungere un fusibile termico all'interno del trasformatore per garantire l'affidabilità.

4Applicazione in altri settori

I trasformatori toroidali possono anche essere utilizzati in inverter di potenza di varie dimensioni, come i sistemi di generazione di energia solare ed eolica.Questo trasformatore toroidale ad alta efficienza con un nucleo di ferro a bassa perdita può migliorare notevolmente l'efficienza complessiva dell'alimentazione dell'inverter.

4.Vantaggi del trasformatore toroidale audio:

1. Alta efficienza elettrica

Il nucleo non ha alcuna lacuna d'aria, il coefficiente di impilazione può raggiungere il 95% o più, la permeabilità magnetica del nucleo può essere di 1,5 ~ 1,8T (il nucleo laminato può essere solo di 1,2 ~ 1,4T),un'efficienza elettrica pari o superiore al 95%, e la corrente a vuoto è solo quella laminata.

2. Piccole dimensioni e peso leggero

Il peso del trasformatore toroidale può essere ridotto della metà rispetto al trasformatore stratificato.il trasformatore toroidale può facilmente cambiare il rapporto della lunghezza, larghezza e altezza del nucleo di ferro e può essere progettato per soddisfare le dimensioni esterne richieste;

3Meno interferenze magnetiche

Il nucleo del trasformatore toroidale non ha un vuoto d'aria e gli avvolgimenti sono uniformemente avvolti sul nucleo toroidale.Può essere utilizzato in apparecchiature elettroniche ad alta sensibilità senza protezione aggiuntiva, come le applicazioni negli amplificatori a basso livello e nelle apparecchiature mediche;

4Meno vibrazioni e rumore

Il nucleo di ferro non ha un vuoto d'aria, il che può ridurre il nucleo di ferro.

Parametri di forma.:
