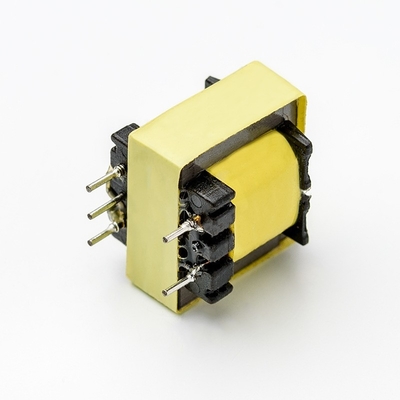

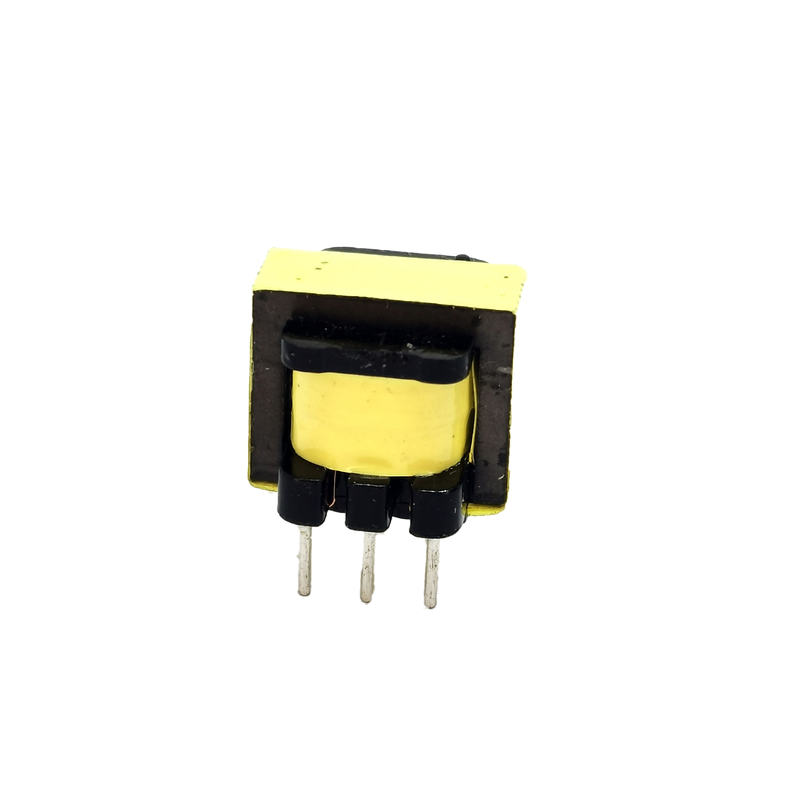

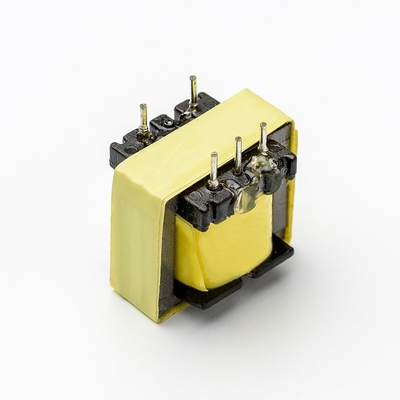

380V a 220V EI14 Step Down Transformer per apparecchiature audio AC a DC 12V 24V 48V

1Descrizione del prodotto

Il trasformatore EI14 Step Down è un dispositivo elettrico specializzato progettato per ridurre i livelli di tensione nei circuiti elettrici.con una tensione di potenza non superiore a 50 kVA,, fornisce un percorso magnetico efficiente che riduce al minimo le perdite magnetiche e garantisce prestazioni affidabili.Le dimensioni compatte del nucleo EI14 rendono questo trasformatore adatto per applicazioni in cui lo spazio è a un premio, che consente una facile integrazione in vari dispositivi e sistemi elettronici.

Come trasformatore a passo ridotto, la sua funzione primaria è quella di convertire una tensione di ingresso più elevata sull'avvolgimento primario in una tensione di uscita più bassa sull'avvolgimento secondario.Questo si ottiene attraverso il principio di induzione elettromagnetica, dove il campo magnetico variabile nel nucleo indotto dalla corrente nell'avvolgimento primario genera una tensione corrispondente nell'avvolgimento secondario.Il rapporto di rotazione specifico tra avvolgimenti primari e secondari determina l'entità della riduzione della tensione.

Il trasformatore EI14 Step Down può essere utilizzato in una vasta gamma di applicazioni.aiuta a ridurre in modo sicuro la tensione della rete a un livello adatto ai componenti interni del dispositivoPuò anche essere utilizzato nei sistemi audio per regolare i livelli di tensione per diversi componenti, garantendo il corretto funzionamento e la protezione delle attrezzature audio sensibili.in alcuni sistemi di controllo industriali, svolge un ruolo cruciale nel fornire l'alimentazione di tensione adeguata per vari circuiti di controllo.

Questo trasformatore è stato costruito con una certa durata in mente, per resistere alle normali condizioni di funzionamento, comprese le variazioni di temperatura e le fluttuazioni elettriche.Le sue prestazioni affidabili lo rendono una scelta affidabile sia per gli ingegneri professionisti che per gli appassionati di fai-da-te che richiedono una soluzione di step-down stabile ed efficiente per i loro progetti elettriciNel complesso, il trasformatore EI14 Step Down è un componente prezioso che combina compattezza, efficienza e affidabilità per soddisfare le esigenze di conversione di tensione di diverse applicazioni elettriche.

2.Maniera di lavoro

Il processo di fabbricazione del trasformatore EI14 Step Down comprende generalmente le seguenti fasi:
1Produzione di nuclei di ferro
Selezione del materiale: vengono selezionati lamiere di acciaio al silicio ad alta permeabilità e altri materiali magnetici per garantire una buona conducibilità magnetica e ridurre le perdite di isteresi e di corrente vorticosa.
Perforazione: le lamiere di acciaio al silicio vengono perforate e tagliate in schegge di ferro a forma di EI14 utilizzando macchine da perforazione e altre attrezzature.Il processo di perforazione deve garantire l'accuratezza dimensionale e la qualità del bordo per evitare problemi come le forature e le deformazioni che possono influenzare le prestazioni.
Impilazione: i pezzi di ferro perforato sono impilati in un certo ordine e modo, di solito utilizzando un metodo di impilazione a scaglie per rendere il circuito magnetico più liscio e ridurre la resistenza magnetica.Quando viene laminato, è necessario controllare la tenuta e la verticalità delle laminazioni per garantire le prestazioni generali del nucleo di ferro.

2. Produzione di avvolgimento
Selezione del diametro del filo: selezionare il diametro del filo smaltato appropriato in base a parametri quali potenza, tensione e corrente del trasformatore.il riavvolgimento primario ha un diametro di filo relativamente sottile, mentre l'avvolgimento secondario seleziona il diametro del filo appropriato in base alla corrente di uscita per soddisfare i requisiti di capacità di carico e resistenza correnti.
Durante il processo di avvolgimento, si deve prestare attenzione alla direzione, al numero di giri, alla velocità e alla velocità di rotazione.e tenuta dell'avvolgimentoControllare con precisione il numero di giri delle avvolgimenti primarie e secondarie secondo i requisiti di progettazione, assicurando che il rapporto di giri soddisfi i requisiti di conversione della tensione.L' avvolgimento deve essere stretto e pulito, evitando problemi quali lo scioglimento e la crossing, e prevenendo cortocircuiti e cattivo isolamento.
Trattamento di isolamento: dopo il completamento dell'avvolgimento, l'avvolgimento viene isolato.si utilizzano metodi di immersione o spruzzatura di vernice isolante per migliorare le prestazioni di isolamento degli avvolgimenti e prevenire perdite tra gli avvolgimenti e tra gli avvolgimenti e i nuclei di ferroDopo il trattamento di isolamento, è necessario asciugare e solidificare la vernice isolante per asciugarla completamente e formare un buon strato isolante.

3. Assemblea
Inserimento del nucleo: inserire lo scheletro del rivestimento della ferita sulla parte a forma di E del nucleo di tipo EI,poi inserire il nucleo a forma di I e combinarlo con il nucleo a forma di E per formare una struttura completa del nucleo. Fare attenzione durante il processo di inserimento per evitare danni all'avvolgimento e al nucleo.
Fissazione e imballaggio: utilizzare colla, nastro adesivo o altri materiali di fissaggio per fissare il nucleo di ferro e il rivestimento insieme, assicurandosi che non si allentino durante l'uso.Per alcuni trasformatori che richiedono livelli di protezione più elevati, saranno inoltre sottoposti a trattamento di incapsulazione, utilizzando resina epossidica e altri materiali di incapsulazione per incapsulare il trasformatore nel suo complesso, migliorandone la resistenza all'umidità, alla polvere,e resistenza sismica.

4. Test e debug
Ispezione dell'aspetto: controllare l'aspetto del trasformatore per la pulizia, danni evidenti, deformazioni e fili smaltati danneggiati.
Prova delle prestazioni elettriche: prova di vari indicatori delle prestazioni elettriche dei trasformatori, quali il rapporto di trasformazione, la corrente senza carico, la perdita di carico, la perdita di carico, la resistenza di isolamento,resistenza alle prestazioni di tensione, ecc., per garantire che soddisfino i requisiti di progettazione e le norme pertinenti.
Debugging: sulla base dei risultati dei test, eseguire i necessari debugging e regolazioni sul trasformatore.le prestazioni del trasformatore possono essere ottimizzate per raggiungere lo stato di funzionamento ottimale.
