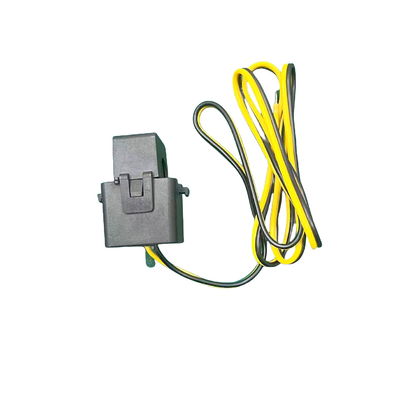

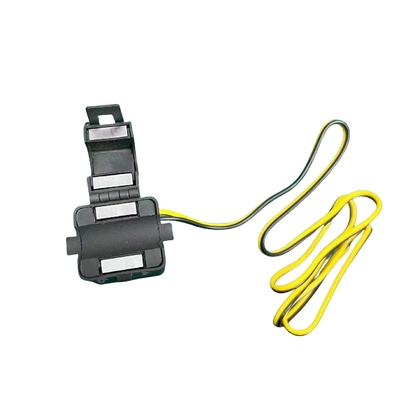

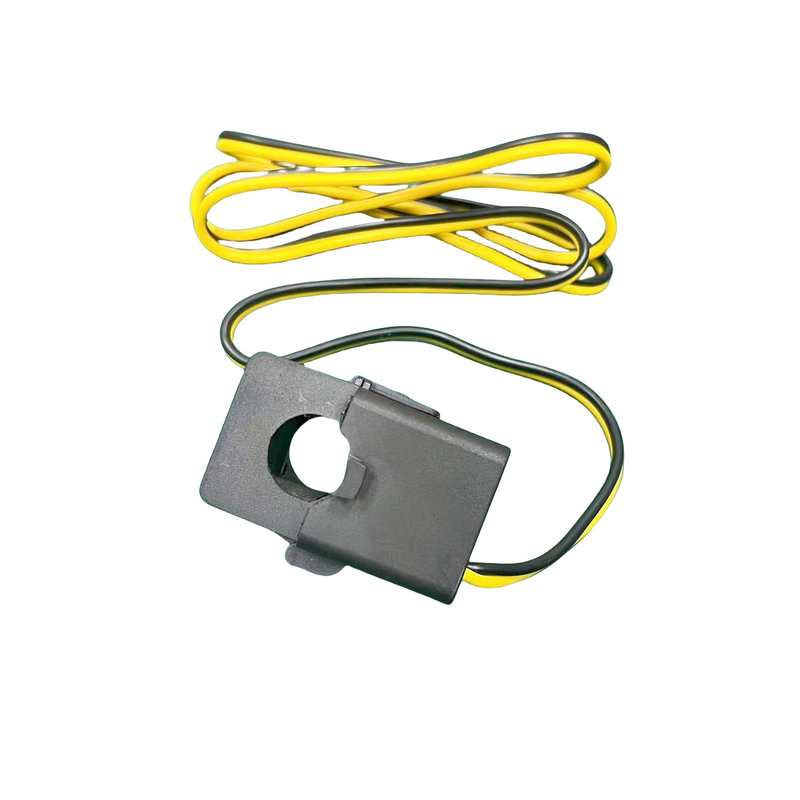

Clampe CT per trasformatori di corrente a nucleo diviso monofase per la misurazione della protezione

1Descrizione del prodotto

Un trasformatore di corrente split core è un tipo speciale di dispositivo di misurazione della corrente che si distingue per il suo design unico e facile da usare.ha una struttura a nucleo diviso, che consente un'installazione senza sforzo attorno ai conduttori elettrici esistenti senza la necessità di scollegare il circuito.poiché riduce significativamente il tempo di installazione e le potenziali interruzioni dell'alimentazione elettrica.

Quando una corrente alternata scorre attraverso il conduttore primario (il conduttore da misurare), la corrente di scarico viene rilevata.genera un campo magnetico intorno a sé.Il nucleo diviso del trasformatore di corrente circonda questo conduttore e il campo magnetico induce una corrente proporzionale nell'avvolgimento secondario del trasformatore.Misurando questa corrente secondaria, l'ampiezza della corrente primaria può essere determinata con precisione, seguendo il rapporto rotazione - rapporto tra gli avvolgimenti primari e secondari.

In termini di applicazioni, è ampiamente utilizzato nei sistemi di distribuzione di energia per scopi di monitoraggio e misurazione.può essere utilizzato per monitorare il consumo di energia di singole macchine o linee di produzioneIn reti intelligenti, fornisce dati di corrente in tempo reale agli operatori della rete, aiutandoli a ottimizzare la distribuzione dell'energia e garantire la stabilità della rete.In aggiunta, è anche una scelta popolare negli edifici commerciali per gli audit di efficienza energetica e il monitoraggio del carico.una soluzione affidabile per la misurazione della corrente in una varietà di applicazioni elettriche.

2.Vantaggio

3.Applicazione

1Sistema di alimentazione
- Monitoraggio e gestione della rete: nella rete di trasmissione e distribuzione, viene utilizzato per monitorare in tempo reale la corrente delle linee di trasmissione e di distribuzione.Ottenendo dati correnti accurati, i dispacciatori di energia possono comprendere meglio la distribuzione del carico della rete elettrica, realizzare la distribuzione e la distribuzione ragionevoli della potenza e garantire il funzionamento stabile della rete elettrica.Per esempio:, l'installazione di trasformatori di corrente aperta-chiusa su linee di trasmissione ad alta tensione può rilevare tempestivamente sovraccarichi, cortocircuiti e altri guasti delle linee,fornire una garanzia per il funzionamento sicuro della rete elettrica.

-- Misurazione della sottostazione del trasformatore: nella sottostazione viene utilizzata per misurare la corrente delle linee di entrata e di uscita, registrare con precisione la trasmissione e il consumo di energia elettrica,e fornire supporto dati per la fatturazione dell'elettricità, analisi delle perdite di rete e così via.

2Produzione industriale
- Monitoraggio e protezione dei motori: vari tipi di motori industriali sono le principali apparecchiature di potenza nelle fabbriche,e trasformatori di corrente aperta-chiusa possono essere installati sulle linee di alimentazione dei motori per monitorare la corrente di funzionamento dei motori in tempo realeQuando il motore sovraccarico, blocco, fase di perdita di funzionamento e altre anomalie, la corrente cambierà, il segnale di corrente rilevato dal trasformatore può essere tempestivo feedback al sistema di controllo,attivare allarmi o azioni di protezione per evitare danni al motore, ridurre i costi di manutenzione delle apparecchiature e migliorare l'efficienza della produzione.è ampiamente utilizzato nei grandi motori di laminazione in acciaio nelle acciaierie, motori di pompe in impianti chimici e altre apparecchiature.

- gestione dell'energia: nelle imprese industriali,la gestione dell'energia è realizzata monitorando la corrente di ogni collegamento di produzione e combinandola con i dati di tensione per calcolare il consumo di energia delle apparecchiature e delle linee di produzioneLe imprese possono ottimizzare il processo produttivo sulla base di questi dati, organizzare ragionevolmente il tempo di funzionamento delle apparecchiature, ridurre il consumo di energia, migliorare l'efficienza dell'uso dell'energia,e raggiungere gli obiettivi di risparmio energetico e riduzione delle emissioni.
